Produkt-Nr. 1290
Spanneisen mit Treppenzähnen
- EN
- Serrated Thread Clamp
• Wird mit der Stütze mit Treppenzähnen Nr. 1310 verwendet • Gehärtet • Brüniert
3D-Vorschau — mit der Maus drehen
Katalogseite (PDF) ↗Technische Daten
Abmessungen und Varianten
10 Variante · 10 Maßspalte
Kaufen| Referenz-Nr. | L | b1 | metrisch | Whitworth | a | b2 | b3 | e1 | e2 | (g) (g) | Daten |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1290-06050 | 50 | 6.6 | M6 | 1/4 | 10 | 20 | 8 | 10 | 20 | 50 | Herunterladen |
| 1290-06080 | 80 | 6.6 | M6 | 1/4 | 10 | 20 | 8 | 10 | 30 | 95 | Herunterladen |
| 1290-08060 | 60 | 9 | M8 | 5/16 | 12 | 25 | 10 | 13 | 22 | 100 | Herunterladen |
| 1290-08100 | 100 | 9 | M8 | 5/16 | 12 | 25 | 10 | 13 | 45 | 170 | Herunterladen |
| 1290-10080 | 80 | 11 | M10 | 3/8 | 15 | 30 | 12 | 15 | 30 | 190 | Herunterladen |
| 1290-10100 | 100 | 11 | M10 | 3/8 | 15 | 30 | 12 | 15 | 45 | 225 | Herunterladen |
| 1290-12100 | 100 | 14.5 | M12-M14 | 1/2 | 20 | 40 | 14 | 21 | 45 | 435 | Herunterladen |
| 1290-12125 | 125 | 14.5 | M12-M14 | 1/2 | 20 | 40 | 14 | 21 | 55 | 580 | Herunterladen |
| 1290-16125 | 125 | 18.5 | M16-M18 | 5/8 | 25 | 50 | 18 | 26 | 55 | 855 | Herunterladen |
| 1290-16160 | 160 | 18.5 | M16-M18 | 5/8 | 25 | 50 | 18 | 26 | 65 | 1175 | Herunterladen |
Die Maßbuchstaben (a, b, L, h …) beziehen sich auf die technische Zeichnung des Produkts. Die Tabelle kann seitlich verschoben werden. Jede Schaltfläche Herunterladen lädt nur die Daten der jeweiligen Variante herunter und verbraucht ein Download-Guthaben.

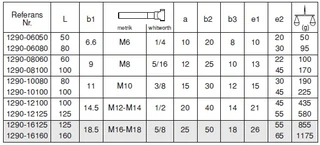

Katalogseite
Gedruckte Tabelle aus dem Katalog anzeigen
Zum Vergrößern klicken.
