Ürün Nr. 1290

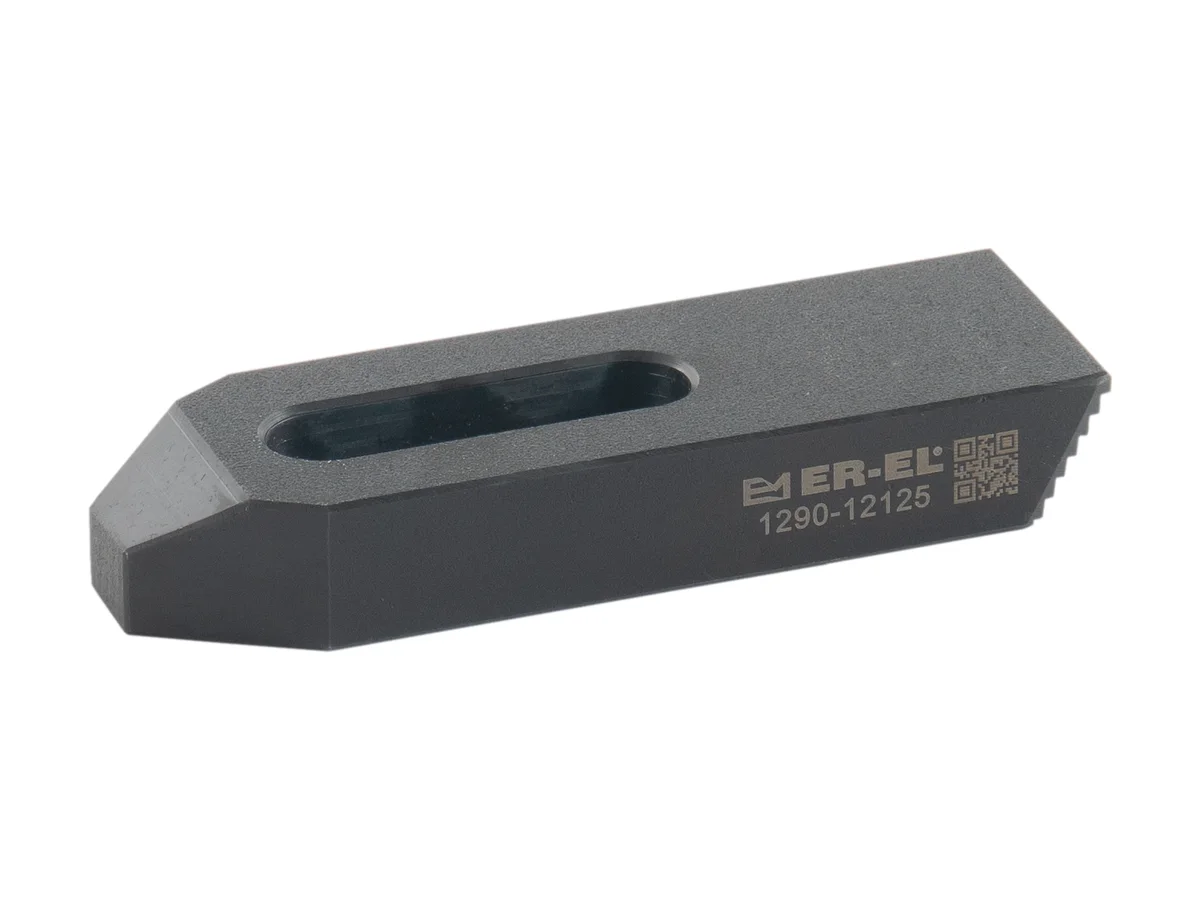

Merdiven Diş Bağlama Pabucu
- EN
- Serrated Thread Clamp
- DE
- Spanneisen mit Treppenzähnen
• 1310 Nr. Merdiven destek ile kullanılır • Sertlestirilmis • Siyah Kaplama
3D Önizleme — fareyle döndürün
Katalog sayfası (PDF) ↗Teknik Tablo
Ölçüler ve varyantlar
10 varyant · 10 ölçü sütunu
Satın Al| Referans Nr. | L | b1 | metrik | whitworth | a | b2 | b3 | e1 | e2 | (g) (g) | Data |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1290-06050 | 50 | 6.6 | M6 | 1/4 | 10 | 20 | 8 | 10 | 20 | 50 | İndir |
| 1290-06080 | 80 | 6.6 | M6 | 1/4 | 10 | 20 | 8 | 10 | 30 | 95 | İndir |
| 1290-08060 | 60 | 9 | M8 | 5/16 | 12 | 25 | 10 | 13 | 22 | 100 | İndir |
| 1290-08100 | 100 | 9 | M8 | 5/16 | 12 | 25 | 10 | 13 | 45 | 170 | İndir |
| 1290-10080 | 80 | 11 | M10 | 3/8 | 15 | 30 | 12 | 15 | 30 | 190 | İndir |
| 1290-10100 | 100 | 11 | M10 | 3/8 | 15 | 30 | 12 | 15 | 45 | 225 | İndir |
| 1290-12100 | 100 | 14.5 | M12-M14 | 1/2 | 20 | 40 | 14 | 21 | 45 | 435 | İndir |
| 1290-12125 | 125 | 14.5 | M12-M14 | 1/2 | 20 | 40 | 14 | 21 | 55 | 580 | İndir |
| 1290-16125 | 125 | 18.5 | M16-M18 | 5/8 | 25 | 50 | 18 | 26 | 55 | 855 | İndir |
| 1290-16160 | 160 | 18.5 | M16-M18 | 5/8 | 25 | 50 | 18 | 26 | 65 | 1175 | İndir |
Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.
Katalog sayfası
Katalogdaki basılı tabloyu göster
Büyütmek için tıklayın.
