№ изделия 0950-M
Тяговая шпилька 5-осевого зажимного блока
- EN
- 5-Axis Clamping Block Pull Stud
- DE
- Spannbolzen für 5-Achs-Spannblock
Страница каталога
Технические данные
Размеры и варианты
7 вариант · 8 столбец размеров
Купить• Допуск ±0.2
| Артикул | M | L1 | D | L | D1 | D2 | W | (g) | Данные |
|---|---|---|---|---|---|---|---|---|---|
| 0950-06001M | M6 | 8 | 11 | 10 | 8 | 4.8 | 2.5 | 5 | Скачать |
| 0950-08061M | M6 | 9 | 15 | 16.5 | 11 | 6.5 | 3 | 13 | Скачать |
| 0950-08001M | M8 | 12 | 15 | 16.5 | 11 | 6.5 | 3 | 16 | Скачать |
| 0950-12081M | M8 | 12 | 24 | 25 | 16 | 9.5 | 5 | 46 | Скачать |
| 0950-12001M | M12 | 18 | 24 | 25 | 16 | 9.5 | 5 | 57 | Скачать |
| 0950-16121M | M12 | 18 | 31 | 33 | 21 | 13 | 6 | 108 | Скачать |
| 0950-16001M | M16 | 22 | 31 | 33 | 21 | 13 | 6 | 125 | Скачать |
Буквенные обозначения размеров (a, b, L, h …) соответствуют техническому чертежу изделия. Таблицу можно прокручивать в сторону. Каждая кнопка Скачать загружает данные только выбранного варианта и расходует одну загрузку из вашего лимита.
Страница каталога

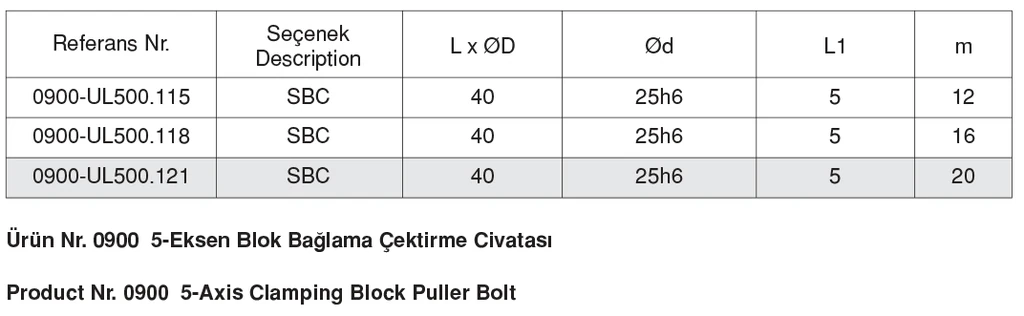

Показать печатную таблицу из каталога
Нажмите для увеличения.
