№ изделия 0950-S
Тяговая шпилька 5-осевого зажимного блока
- EN
- 5-Axis Clamping Block Pull Stud
- DE
- Spannbolzen für 5-Achs-Spannblock
Страница каталога
Технические данные
Размеры и варианты
3 вариант · 6 столбец размеров
Купить• Повторяемость позиционирования 0.2
| Артикул | D | L | D1 | D2 | L1 | (g) | Данные |
|---|---|---|---|---|---|---|---|
| 0950-08001 | 15.5 | 33 | 11 | 6.5 | 16.5 | 24 | Скачать |
| 0950-12001 | 24.5 | 50 | 16 | 9.5 | 25 | 85 | Скачать |
| 0950-16001 | 31.5 | 66 | 21 | 13 | 33 | 190 | Скачать |
Буквенные обозначения размеров (a, b, L, h …) соответствуют техническому чертежу изделия. Таблицу можно прокручивать в сторону. Каждая кнопка Скачать загружает данные только выбранного варианта и расходует одну загрузку из вашего лимита.
Страница каталога

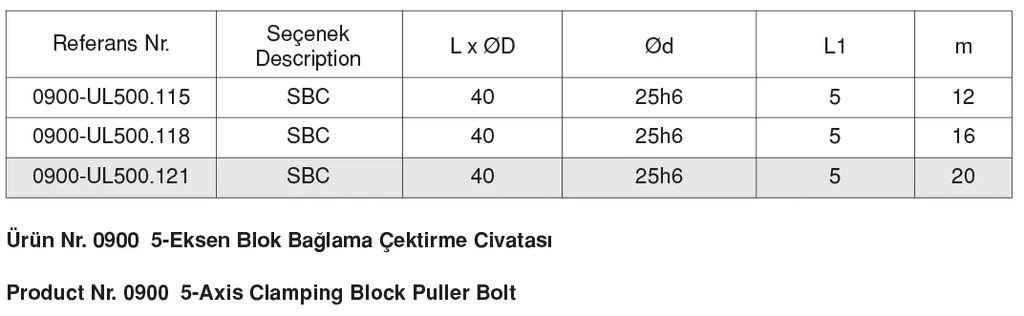

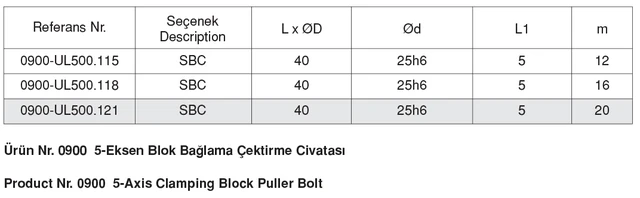

Показать печатную таблицу из каталога
Нажмите для увеличения.
