N° produit 0950-M
Goujon de traction pour bloc de bridage 5 axes
- EN
- 5-Axis Clamping Block Pull Stud
- DE
- Spannbolzen für 5-Achs-Spannblock
Page de catalogue
Données techniques
Dimensions et variantes
7 variante · 8 colonne de dimensions
Acheter• Tolérance ±0,2
| Référence | M | L1 | D | L | D1 | D2 | W | (g) | Données |
|---|---|---|---|---|---|---|---|---|---|
| 0950-06001M | M6 | 8 | 11 | 10 | 8 | 4.8 | 2.5 | 5 | Télécharger |
| 0950-08061M | M6 | 9 | 15 | 16.5 | 11 | 6.5 | 3 | 13 | Télécharger |
| 0950-08001M | M8 | 12 | 15 | 16.5 | 11 | 6.5 | 3 | 16 | Télécharger |
| 0950-12081M | M8 | 12 | 24 | 25 | 16 | 9.5 | 5 | 46 | Télécharger |
| 0950-12001M | M12 | 18 | 24 | 25 | 16 | 9.5 | 5 | 57 | Télécharger |
| 0950-16121M | M12 | 18 | 31 | 33 | 21 | 13 | 6 | 108 | Télécharger |
| 0950-16001M | M16 | 22 | 31 | 33 | 21 | 13 | 6 | 125 | Télécharger |
Les lettres de dimension (a, b, L, h …) correspondent au dessin technique du produit. Vous pouvez faire défiler le tableau latéralement. Chaque bouton Télécharger ne télécharge que les données de la variante concernée et décompte un droit de téléchargement.
Page de catalogue

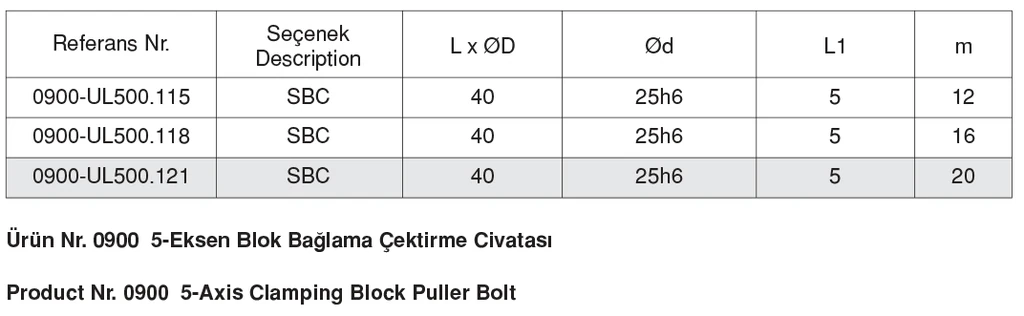

Afficher le tableau imprimé du catalogue
Cliquez pour agrandir.
