N° produit 0950-C
Rehausse pour bloc de bridage 5 axes
- EN
- 5-Axis Clamping Block Riser
- DE
- Erhöhung für 5-Achs-Spannblock
Grâce à son montage modulaire et à sa capacité d'usinage sur 5 faces, il s'utilise sur les tables de machine à rainures en T et à trous des centres d'usinage horizontaux CNC, verticaux CNC et CNC 5 axes.
Aperçu 3D — faites tourner à la souris
Page de catalogue (PDF) ↗Données techniques
Dimensions et variantes
4 variante · 14 colonne de dimensions
| Référence | D | H (±0.01) | D1 | L | H1 | H2 | H3 | d (H7) | H4 | M | W | Effort de serrage Kgf | Couple de serrage admissible N-m | (g) | Données |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0950-06032 | 30 | 32 | 15 | 34.5 | 19.5 | 12.5 | 11.5 | 8 | 5 | M6 | 3 | 500 | 4 | 200 | Télécharger |
| 0950-08050 | 40 | 50 | 22 | 46 | 30 | 20 | 18 | 12 | 7.5 | M8 | 4 | 800 | 8 | 500 | Télécharger |
| 0950-12080 | 60 | 80 | 32 | 69 | 50 | 30 | 25 | 18 | 10.5 | M12 | 6 | 1500 | 22 | 1600 | Télécharger |
| 0950-16100 | 80 | 100 | 44 | 91 | 60 | 40 | 31 | 22 | 12.5 | M16 | 8 | 2500 | 50 | 3800 | Télécharger |
Les lettres de dimension (a, b, L, h …) correspondent au dessin technique du produit. Vous pouvez faire défiler le tableau latéralement. Chaque bouton Télécharger ne télécharge que les données de la variante concernée et décompte un droit de téléchargement.

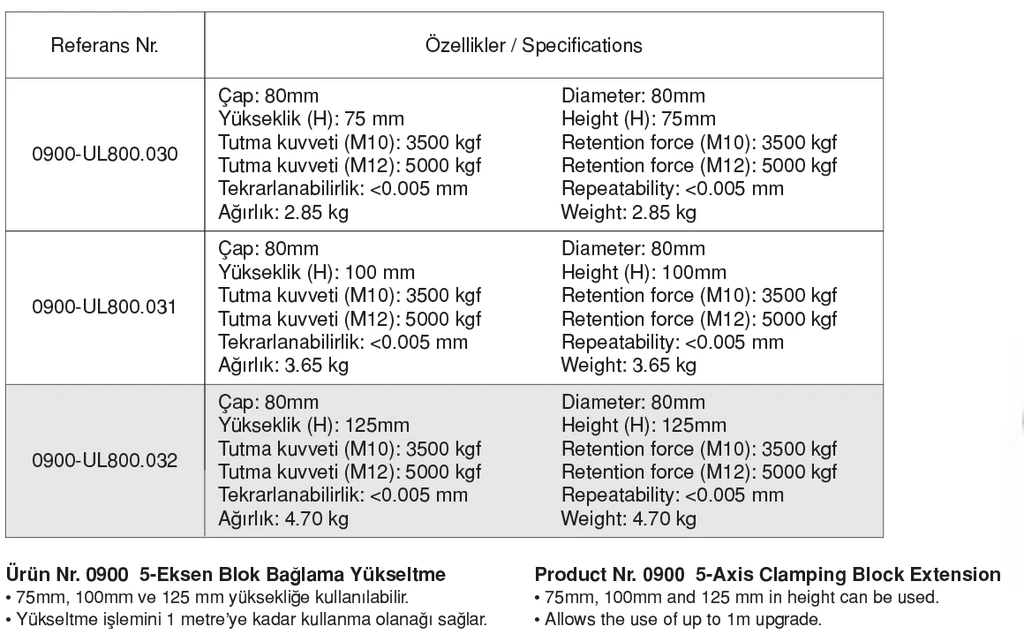

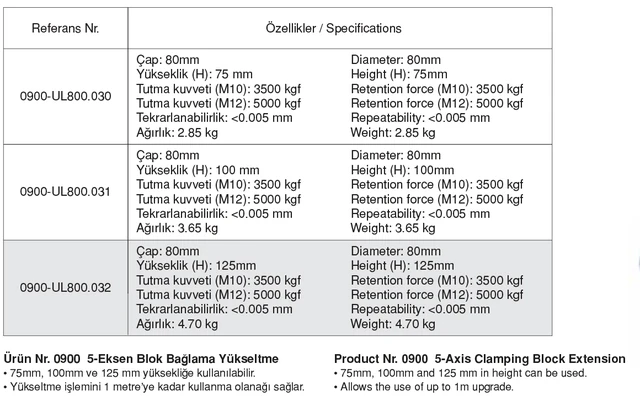

Page de catalogue
Afficher le tableau imprimé du catalogue
Cliquez pour agrandir.
