Ürün Nr. 1025
Kalıp Kaydırma Kolu Model RC
- EN
- Die Arm Model RC
- DE
- Werkzeugschiebearm Model RC
Kalıpların hızlı degistigi, modellerin çesitli ve üretim adetlerinin (talep miktarlarının) az oldugu zamanlarda kalıp degistirme süresini azaltıp is güvenligini saglamaktır. Bu durumda hızlı kalıp degistirme sistemine geçmenin tam vaktidir.
3D Önizleme — fareyle döndürün
Katalog sayfası (PDF) ↗Teknik Tablo
Ölçüler ve varyantlar
14 varyant · 9 ölçü sütunu
Satın Al| Referans Nr. | Destek Modeli Model of Support | İhtiyaç Duyulan Kalıp uzunluğu Length Needed of the Die L(mm) | Max. Kapasite Max. Capacity (kgf) | Top. Uzunluk Total Length A (mm) | D | B | H | Kurulum İçin Delik Şekilleri Hole Pattern For Installation | Silindir Sayısı | Data |
|---|---|---|---|---|---|---|---|---|---|---|
| 1025-RC580 | RC-12 | 500 | 800 | 550 | 48 | 115 | 118 | A Tipi / A Type | 5 | İndir |
| 1025-RC760 | RC-12 | 700 | 600 | 750 | 48 | 115 | 118 | A Tipi / A Type | 7 | Henüz yüklenmedi |
| 1025-RC880 | RC-16 | 800 | 800 | 850 | 48 | 115 | 158 | B Tipi / B Type | 8 | İndir |
| 1025-RC990 | RC-20 | 900 | 900 | 950 | 48 | 115 | 188 | B Tipi / B Type | 9 | İndir |
| 1027-RC05125 | RC-14H | 500 | 1250 | 550 | 55 | 130 | 138 | C Tipi / C Type | 7 | Henüz yüklenmedi |
| 1027-RC05160 | RC-16H | 500 | 1600 | 550 | 55 | 130 | 158 | C Tipi / C Type | 7 | Henüz yüklenmedi |
| 1027-RC05200 | RC-18H | 500 | 2000 | 550 | 55 | 130 | 178 | C Tipi / C Type | 7 | Henüz yüklenmedi |
| 1027-RC07125 | RC-14H | 700 | 1250 | 750 | 55 | 130 | 138 | C Tipi / C Type | 9 | Henüz yüklenmedi |
| 1027-RC07160 | RC-16H | 700 | 1600 | 750 | 55 | 130 | 158 | C Tipi / C Type | 9 | Henüz yüklenmedi |
| 1027-RC07200 | RC-18H | 700 | 2000 | 750 | 55 | 130 | 178 | C Tipi / C Type | 9 | Henüz yüklenmedi |
| 1027-RC08125 | RC-16H | 800 | 1250 | 850 | 55 | 130 | 158 | C Tipi / C Type | 10 | Henüz yüklenmedi |
| 1027-RC08160 | RC-18H | 800 | 1600 | 850 | 55 | 130 | 178 | C Tipi / C Type | 10 | Henüz yüklenmedi |
| 1027-RC08200 | RC-20H | 800 | 2000 | 850 | 55 | 130 | 188 | C Tipi / C Type | 10 | Henüz yüklenmedi |
| 1027-RC09160 | RC-22H | 900 | 1600 | 950 | 55 | 130 | 218 | C Tipi / C Type | 11 | İndir |
Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

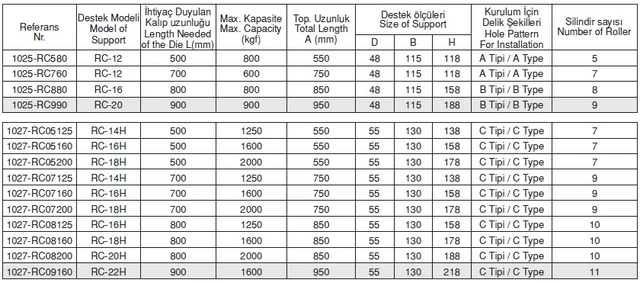

Katalog sayfası
Katalogdaki basılı tabloyu göster
Büyütmek için tıklayın.
