Ürün Nr. 1010

Hidrolik Pabuç Model CA

EN: Hydraulic Clamp Model CA
DE: Hydraulisches Spanneisen Model CA

Hidrolik Pabuç Model CA — ER-EL ürün fotoğrafı

Kalıpların hızlı degistigi, modellerin çesitli ve üretim adetlerinin (talep miktarlarının) az oldugu zamanlarda kalıp degistirme süresini azaltıp is güvenligini saglamaktır. Bu durumda hızlı kalıp degistirme sistemine geçmenin tam vaktidir.

3D Önizleme — fareyle döndürün

Katalog sayfası (PDF) ↗

Teknik Tablo

Ölçüler ve varyantlar

7 varyant · 9 ölçü sütunu

Satın Al

• Pabuç ölçüleri (A), (B) ve (C) T-Kanala bağlı olarak belirlenir. • Eğer pabuç ölçüsü (H+d) yukarıdaki maksimum değerlerden fazla ise, özel tasarım olarak kabul edilir. • Standart Sıcaklık : 60° • Satın almadan önce T-Kanal (a,b,c,d) ölçüsü ve kalıp tabanı kalınlığını (H) bildiriniz.

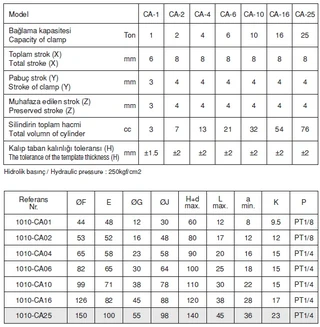

Hidrolik Pabuç Model CA teknik ölçü tablosu. Ölçü harfleri ürün teknik resmine göredir.
Referans Nr.	ØF	e	ØG	ØJ	H+d max.	L max. (mm)	a min. (mm)	K	P	Data
1010-CA01	44	48	12	30	60	12	8	9.5	PT1/8	Henüz yüklenmedi
1010-CA02	53	52	16	48	80	17	12	12	PT1/8	Henüz yüklenmedi
1010-CA04	65	58	23	58	90	20	16	15	PT1/4	İndir
1010-CA06	82	65	30	64	100	25	18	15	PT1/4	İndir
1010-CA10	99	71	38	78	110	30	22	15	PT1/4	İndir
1010-CA16	126	82	45	88	120	38	28	17	PT1/4	İndir
1010-CA25	150	100	55	98	140	45	36	23	PT1/4	Henüz yüklenmedi

Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.
