№ изделия 1010

Гидравлический прихват Model CA

EN: Hydraulic Clamp Model CA
DE: Hydraulisches Spanneisen Model CA

Гидравлический прихват Model CA — фотография продукта ER-EL

Назначение — сократить время смены штампов и обеспечить безопасность труда при частой смене штампов, широкой номенклатуре моделей и малых объемах производства (небольших партиях). В таких условиях самое время перейти на систему быстрой смены штампов.

3D-просмотр — вращайте мышью

Страница каталога (PDF) ↗

Технические данные

Размеры и варианты

7 вариант · 9 столбец размеров

Купить

• Размеры прихвата (A), (B) и (C) определяются в зависимости от Т-образного паза. • Если размер прихвата (H+d) превышает указанные выше максимальные значения, изделие считается специальным исполнением. • Стандартная температура: 60° • Перед покупкой сообщите размеры Т-образного паза (a,b,c,d) и толщину основания штампа (H).

Техническая таблица размеров Гидравлический прихват Model CA. Буквенные обозначения размеров соответствуют техническому чертежу изделия.
Артикул	ØF	e	ØG	ØJ	H+d max.	L max. (mm)	a min. (mm)	K	P	Данные
1010-CA01	44	48	12	30	60	12	8	9.5	PT1/8	Пока не загружено
1010-CA02	53	52	16	48	80	17	12	12	PT1/8	Пока не загружено
1010-CA04	65	58	23	58	90	20	16	15	PT1/4	Скачать
1010-CA06	82	65	30	64	100	25	18	15	PT1/4	Скачать
1010-CA10	99	71	38	78	110	30	22	15	PT1/4	Скачать
1010-CA16	126	82	45	88	120	38	28	17	PT1/4	Скачать
1010-CA25	150	100	55	98	140	45	36	23	PT1/4	Пока не загружено

Буквенные обозначения размеров (a, b, L, h …) соответствуют техническому чертежу изделия. Таблицу можно прокручивать в сторону. Каждая кнопка Скачать загружает данные только выбранного варианта и расходует одну загрузку из вашего лимита.

Страница каталога

Открыть в новой вкладке ↗ Скачать PDF ↓

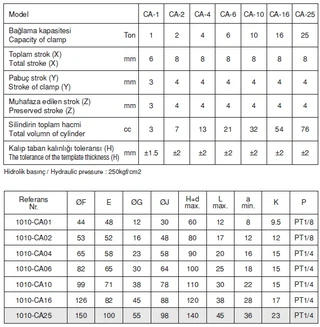

Показать печатную таблицу из каталога
