Nr produktu 1840

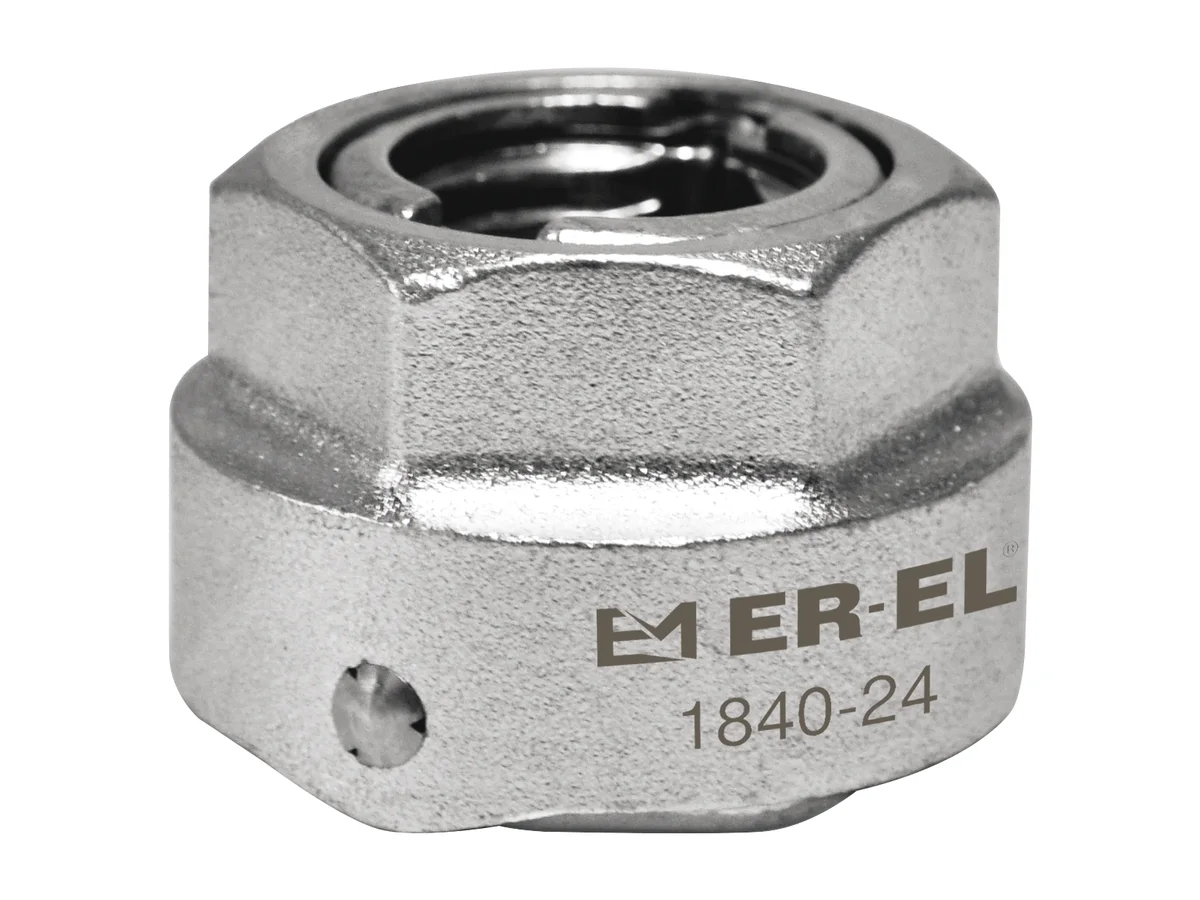

Nakrętka szybkomocująca
- EN
- Quick Nut
- DE
- Schnellspannmutter mit Bund
• W pozycji otwartej nakrętka umożliwia szybkie przesuwanie po długim gwincie. • Hartowana • Powłoka cynkowa • Klasa 10
Podgląd 3D — obróć myszką
Strona katalogu (PDF) ↗Dane techniczne
Wymiary i warianty
3 wariant · 7 kolumna wymiarów
Kup teraz| Nr katalogowy | metryczny | a | d1 | e | m | sw | (g) (g) | Dane |
|---|---|---|---|---|---|---|---|---|
| 1840-16 | M16 | 11.5 | 34 | 30.7 | 27.5 | 27 | 105 | Pobierz |
| 1840-20 | M20 | 14 | 44 | 38.8 | 33 | 34 | 210 | Pobierz |
| 1840-24 | M24 | 18.5 | 50.4 | 46 | 35 | 41 | 365 | Pobierz |
Litery wymiarów (a, b, L, h …) odnoszą się do rysunku technicznego produktu. Tabelę można przewijać w bok. Każdy przycisk Pobierz pobiera dane tylko danego wariantu i zużywa jedno pobranie z limitu.
Strona katalogu
Pokaż drukowaną tabelę z katalogu
