Nr produktu 1810
Nakrętka z podkładką
- EN
- Nut with Washer
- DE
- Sechskantmutter mit Bund
• Hartowana • Powłoka czarna • Klasa 10
Podgląd 3D — obróć myszką
Strona katalogu (PDF) ↗Dane techniczne
Wymiary i warianty
12 wariant · 7 kolumna wymiarów
Kup teraz| Nr katalogowy | metryczny | sw | e | m | a | d1 | (g) (g) | Dane |
|---|---|---|---|---|---|---|---|---|
| 1810-08 | M8 | 13 | 14.7 | 12 | 3.5 | 18 | 12 | Pobierz |
| 1810-10 | M10 | 17 | 19.2 | 15 | 4 | 22 | 25 | Pobierz |
| 1810-12 | M12 | 19 | 21.5 | 18 | 4 | 25 | 30 | Pobierz |
| 1810-14 | M14 | 22 | 24.9 | 21 | 4.5 | 28 | 50 | Pobierz |
| 1810-16 | M16 | 24 | 27.2 | 24 | 5 | 31 | 65 | Pobierz |
| 1810-18 | M18 | 27 | 30.6 | 27 | 5 | 34 | 90 | Pobierz |
| 1810-20 | M20 | 30 | 34 | 30 | 6 | 37 | 130 | Pobierz |
| 1810-22 | M22 | 32 | 36.3 | 33 | 6 | 40 | 155 | Pobierz |
| 1810-24 | M24 | 36 | 40.8 | 36 | 6 | 45 | 220 | Pobierz |
| 1810-30 | M30 | 46 | 52.3 | 45 | 8 | 58 | 465 | Pobierz |
| 1810-36 | M36 | 55 | 62 | 54 | 10 | 68 | 500 | Pobierz |
| 1810-42 | M42 | 65 | 75 | 63 | 12 | 80 | 1340 | Jeszcze niedostępne |
Litery wymiarów (a, b, L, h …) odnoszą się do rysunku technicznego produktu. Tabelę można przewijać w bok. Każdy przycisk Pobierz pobiera dane tylko danego wariantu i zużywa jedno pobranie z limitu.

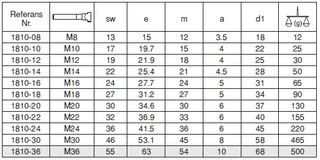

Strona katalogu
Pokaż drukowaną tabelę z katalogu
Kliknij, aby powiększyć.
