Produkt-Nr. 1400

Gabelspanneisen mit abgestuftem Stützgewinde

EN: Bifurcated Clamp with Stepped Support Hole

Online kaufen Angebot anfordern

Gabelspanneisen mit abgestuftem Stützgewinde — ER-EL Produktfoto

3D-Vorschau — mit der Maus drehen

Katalogseite (PDF) ↗

Technische Daten

Abmessungen und Varianten

4 Variante · 10 Maßspalte

Kaufen

• Bietet Einsatzvorteile in abgestuften und beengten Bereichen • Gehärtet • Schwarz beschichtet

Technische Maßtabelle für Gabelspanneisen mit abgestuftem Stützgewinde. Die Maßbuchstaben beziehen sich auf die technische Zeichnung des Produkts.
Referenz-Nr.	L	b1	metrisch	Whitworth	a	e2	a1xa2	b2	d	(g) (g)	Daten
1400-10100	100	11	M10	3/8	20	70	10x10	30	M10	260	Herunterladen
1400-12125	125	14.5	M12-14	1/2	25	90	12x12	40	M12	565	Herunterladen
1400-16160	160	18.5	M16-18	5/8	30	110	15x15	50	M16	1235	Herunterladen
1400-20200	200	22.5	M20-22	3/4	40	135	20x20	60	M20	2460	Herunterladen

Die Maßbuchstaben (a, b, L, h …) beziehen sich auf die technische Zeichnung des Produkts. Die Tabelle kann seitlich verschoben werden. Jede Schaltfläche Herunterladen lädt nur die Daten der jeweiligen Variante herunter und verbraucht ein Download-Guthaben.

Katalogseite

In neuem Tab öffnen ↗ PDF herunterladen ↓

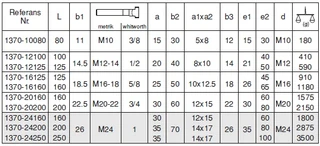

Gedruckte Tabelle aus dem Katalog anzeigen
