Produkt-Nr. 2445

Hydraulischer Mehrbacken-Reihenschraubstock

EN: Hydraulic Multi-Jaw Gang Vice

Angebot anfordern

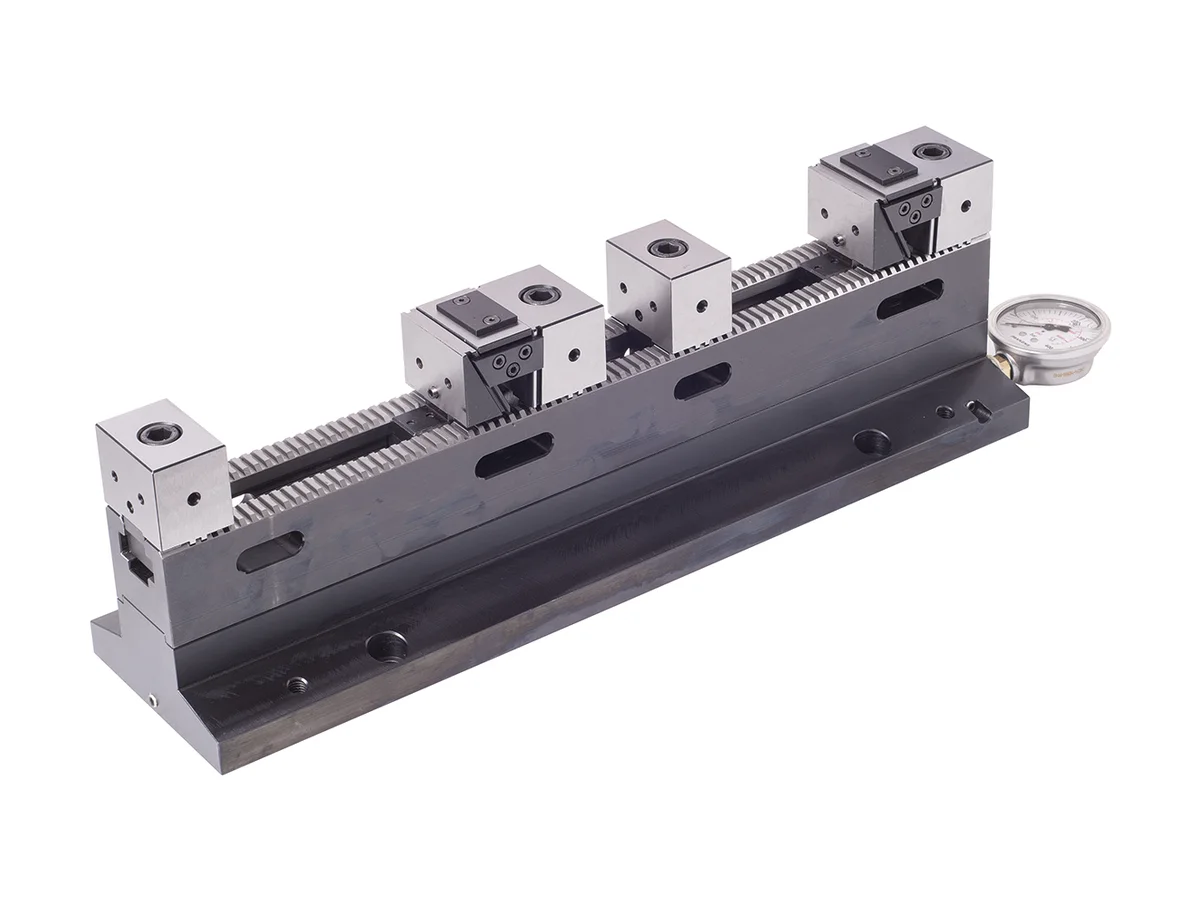

Hydraulischer Mehrbacken-Reihenschraubstock — ER-EL Produktfoto

• Die Spannbacken müssen separat bestellt werden.

3D-Vorschau — mit der Maus drehen

Katalogseite (PDF) ↗

Technische Daten

Abmessungen und Varianten

6 Variante · 18 Maßspalte

• Bitte geben Sie vor dem Kauf die Anzahl der Spannstellen an. • Die Backen müssen separat bestellt werden.

Technische Maßtabelle für Hydraulischer Mehrbacken-Reihenschraubstock. Die Maßbuchstaben beziehen sich auf die technische Zeichnung des Produkts.
Referenz-Nr.	L	n	n1	h	h1	h2	o	e	f	a	b	c	k	ı	p H7	Standard-Spannteile Stk.	Hub	Spannkraft Kgf (kgf)	Daten
2443-055300	300	125	55	148	105	43	12.5	38	81.5	100	50	100	100	200	18	1	8	750	Noch nicht verfügbar
2443-055500	500	125	55	148	105	43	12.5	38	81.5	100	100	150	200	300	18	2	8	750	Noch nicht verfügbar
2443-075400	400	175	75	158	115	43	12.5	48	88	150	50	100	200	300	18	2	8	1100	Noch nicht verfügbar
2443-075600	600	175	75	158	115	43	12.5	48	88	150	100	150	300	400	18	2	8	1100	Noch nicht verfügbar
2443-100400	400	175	100	158	115	43	12.5	48	88	150	50	100	200	300	18	2	8	1100	Herunterladen
2443-100600	600	175	100	158	115	43	12.5	48	88	150	100	150	300	400	18	2	8	1100	Herunterladen

Die Maßbuchstaben (a, b, L, h …) beziehen sich auf die technische Zeichnung des Produkts. Die Tabelle kann seitlich verschoben werden. Jede Schaltfläche Herunterladen lädt nur die Daten der jeweiligen Variante herunter und verbraucht ein Download-Guthaben.

Katalogseite

In neuem Tab öffnen ↗ PDF herunterladen ↓
