رقم المنتج 2030
طقم تثبيت جانبي مدرج
- EN
- Stepped Side Clamp Set
- DE
- Seitenspanner-Set abgestuft
• عند شد قطعة العمل باتجاه الصادة لا يسبب أي تغيير في البنية الأصلية للقطعة • مقسى • طلاء أسود • طقم في صندوق بلاستيكي
معاينة ثلاثية الأبعاد — أدره بالفأرة
صفحة الكتالوج (PDF) ↗البيانات الفنية
الأبعاد والنسخ
7 نسخة · 16 عمود الأبعاد
شراء| رقم المرجع | a | c | L | b | n | k | k1 | k2 | L1 | d | d1 | d2 | sw | قوة التثبيت Kgf | عزم البرغي المسموح (N-m) (N-m) | (g) (g) | البيانات |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2030-14 | 14 | 5 | 90 | 23 | 47 | 47 | 26 | 26 | 65 | M12 | M12 | M12 | 10 | 2000 | 35 | 3490 | تنزيل |
| 2030-16 | 16 | 5 | 90 | 23 | 47 | 47 | 26 | 26 | 65 | M12 | M12 | M12 | 10 | 2000 | 35 | 3670 | تنزيل |
| 2030-18 | 18 | 5 | 95 | 28 | 57 | 52 | 26 | 26 | 65 | M12 | M12 | M12 | 10 | 2000 | 35 | 5000 | تنزيل |
| 2030-20 | 20 | 5 | 95 | 28 | 57 | 52 | 26 | 26 | 65 | M12 | M12 | M12 | 10 | 2000 | 35 | 5355 | تنزيل |
| 2030-22 | 22 | 5 | 95 | 28 | 57 | 52 | 26 | 26 | 65 | M12 | M12 | M12 | 10 | 2000 | 35 | 5720 | تنزيل |
| 2030-24 | 24 | 5 | 95 | 28 | 57 | 52 | 26 | 26 | 65 | M12 | M12 | M12 | 10 | 2000 | 35 | 6190 | تنزيل |
| 2030-28 | 28 | 5 | 95 | 28 | 57 | 52 | 26 | 26 | 65 | M12 | M12 | M12 | 10 | 2000 | 35 | 6650 | تنزيل |
حروف الأبعاد (a, b, L, h …) تتبع الرسم الفني للمنتج. يمكنك تمرير الجدول جانبيا. كل زر تنزيل يحمل بيانات تلك النسخة فقط ويخصم حق تحميل واحد.

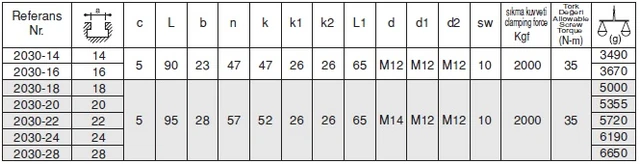

صفحة الكتالوج
إظهار الجدول المطبوع من الكتالوج
انقر للتكبير.
