رقم المنتج 2070
طقم تثبيت جانبي بمزلقة
- EN
- Side Clamp Set with Slide
- DE
- Seitenspanner-Set mit Gleitschiene
• بفضل بنية الفك المتحرك المزودة بمزلقة يشد قطعة العمل باتجاه الصادة واللوح. والحركة الواسعة للفك توفر سهولة في تثبيت قطعة العمل وفكها. • متوافق مع مجرى T حسب DIN 650 • صلادة الفك : مقسى • طلاء أسود • طقم في صندوق بلاستيكي
معاينة ثلاثية الأبعاد — أدره بالفأرة
صفحة الكتالوج (PDF) ↗البيانات الفنية
الأبعاد والنسخ
5 نسخة · 20 عمود الأبعاد
شراء| رقم المرجع | a | c | L | b | b1 | n | n1 | n2 | k | k1 | k2 | sw | ı | H | H1 | d | d1 | kgf | N-m (N·m) | (g) (g) | البيانات |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2070-14 | 14 | 10 | 142 | 24 | 8 | 37 | 12.5 | 18.5 | 65 | 54 | 26 | 6 | 65 | 23 | 10 | M12 | M12 | 850 | 15 | 3575 | تنزيل |
| 2070-16 | 16 | 10 | 142 | 24 | 8 | 37 | 12.5 | 18.5 | 65 | 54 | 26 | 6 | 65 | 23 | 10 | M12 | M12 | 850 | 15 | 3710 | تنزيل |
| 2070-18 | 18 | 14 | 145 | 28 | 10 | 48 | 12.5 | 18.5 | 74 | 56 | 26 | 8 | 65 | 28 | 11 | M12 | M12 | 1000 | 35 | 5215 | تنزيل |
| 2070-20 | 20 | 14 | 145 | 28 | 10 | 48 | 12.5 | 18.5 | 74 | 56 | 26 | 8 | 65 | 28 | 11 | M12 | M12 | 1000 | 35 | 5400 | تنزيل |
| 2070-22 | 22 | 14 | 145 | 28 | 10 | 48 | 12.5 | 18.5 | 74 | 56 | 26 | 8 | 65 | 28 | 11 | M12 | M12 | 1000 | 35 | 5610 | غير متوفر بعد |
حروف الأبعاد (a, b, L, h …) تتبع الرسم الفني للمنتج. يمكنك تمرير الجدول جانبيا. كل زر تنزيل يحمل بيانات تلك النسخة فقط ويخصم حق تحميل واحد.

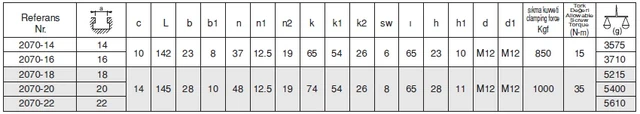

صفحة الكتالوج
إظهار الجدول المطبوع من الكتالوج
انقر للتكبير.
