Ürün Nr. 2050
Dereceli Yandan Bağlama (Paralelli) Set
- EN
- Stepped Side Clamp Set (with Parallel)
- DE
- Seitenspanner-Set (parallel) abgestuft
• Is parçasını dayama yönünde sıktıgında parçanın özgün yapısını degisiklige sebep vermez. Paralelli olusundan dolayı islenen parçaya delik islemi uygulanabilir. • Sertlestirilmis • Siyah kaplama • Plastik kutuda set
3D Önizleme — fareyle döndürün
Katalog sayfası (PDF) ↗Teknik Tablo
Ölçüler ve varyantlar
7 varyant · 19 ölçü sütunu
Satın Al| Referans Nr. | a | C | L (mm) | L1 (mm) | L2 (mm) | L3 | B | b1 (±0.01) | N | k (mm) | k1 | k2 | d (mm) | d1 (mm) | d2 | Sw | Sikma Kuvveti Kgf | Tork Değeri (N-m) | (g) (g) | Data |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2050-14 | 14 | 5 | 110 | 90 | 85 | 65 | 41 | 18 | 47 | 47 | 26 | 26 | M12 | M12 | M12 | 6 | 1000 | 15 | 5920 | İndir |
| 2050-16 | 16 | 5 | 110 | 90 | 85 | 65 | 41 | 18 | 47 | 47 | 26 | 26 | M12 | M12 | M12 | 6 | 1000 | 15 | 6210 | İndir |
| 2050-18 | 18 | 5 | 115 | 95 | 85 | 65 | 46 | 18 | 57 | 52 | 26 | 26 | M12 | M12 | M12 | 8 | 1250 | 20 | 8090 | İndir |
| 2050-20 | 20 | 5 | 115 | 95 | 85 | 65 | 46 | 18 | 57 | 52 | 26 | 26 | M12 | M12 | M12 | 8 | 1250 | 20 | 8440 | İndir |
| 2050-22 | 22 | 5 | 115 | 95 | 85 | 65 | 46 | 18 | 57 | 52 | 26 | 26 | M12 | M12 | M12 | 8 | 1250 | 20 | 8825 | İndir |
| 2050-24 | 24 | 5 | 115 | 95 | 85 | 65 | 46 | 18 | 57 | 52 | 26 | 26 | M12 | M12 | M12 | 8 | 1250 | 20 | 10080 | İndir |
| 2050-28 | 28 | 5 | 115 | 95 | 85 | 65 | 46 | 18 | 57 | 52 | 26 | 26 | M12 | M12 | M12 | 8 | 1250 | 20 | 10750 | İndir |
Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

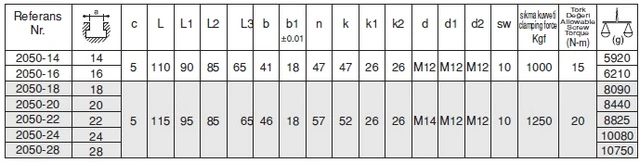

Katalog sayfası
Katalogdaki basılı tabloyu göster
Büyütmek için tıklayın.
