Ürün Nr. 1057

Hidrolik “Çekme” Tipi Silindir

EN: Hydraulic Pull-Type Cylinder
DE: Hydraulikzylinder Typ „Zug“

Hidrolik “Çekme” Tipi Silindir — ER-EL ürün fotoğrafı

Kalıpların hızlı degistigi, modellerin çesitli ve üretim adetlerinin (talep miktarlarının) az oldugu zamanlarda kalıp degistirme süresini azaltıp is güvenligini saglamaktır. Bu durumda hızlı kalıp degistirme sistemine geçmenin tam vaktidir.

3D Önizleme — fareyle döndürün

Katalog sayfası (PDF) ↗

Teknik Tablo

Ölçüler ve varyantlar

7 varyant · 24 ölçü sütunu

Satın Al

• Uzunluk ve açı ölçüleri DIN 7168-m'ye göredir.

Hidrolik “Çekme” Tipi Silindir teknik ölçü tablosu. Ölçü harfleri ürün teknik resmine göredir.
Referans Nr.	Piston Ø D (mm)	Rod Ø d (mm) (mm)	Force to pull at 100 bar (kgf) (Bar)	Force to pull at 400 bar (kgf) (Bar)	Spring return force, min. (N)	Oil volume per 10 mm stroke (cm³) (mm)	a (mm)	b (mm)	c (mm)	f (mm)	g (mm)	h (mm)	k (mm)	m (mm)	n (mm)	o (mm)	P	r (mm)	s (mm)	t (mm)	SW (mm) (mm)	Strok ± 1 (mm) (mm)	l ± 1 (mm)	Ağırlık Weight (kg) (kg)	Data
1057-010016	16	10	110	500	40	1.22	60	35	22	30	6.5	30	17.5	16.5	11	M6x12	G1/4	-	40	22	8	8	78	0.8	İndir
1057-010025	25	16	270	1100	140	2.9	65	45	27	50	8.5	33	22.5	18	11	M10x15	G1/4	-	50	30	13	8	91	1.2	Henüz yüklenmedi
1057-010032	32	20	460	2000	195	4.9	75	55	35	55	10.5	38	27.5	22	11	M12x15	G1/4	-	55	35	17	10	110	1.8	İndir
1057-010040	40	25	730	3500	270	7.65	85	63	35	63	10.5	40	31.5	24	11	M16x25	G1/4	4	63	40	-	10	114	2.6	Henüz yüklenmedi
1057-010050	50	32	1100	4700	440	11.6	100	75	35	76	13	44	37.5	27	13	M20x25	G1/4	4	76	45	-	12	125	3.8	Henüz yüklenmedi
1057-010063	63	40	1790	7500	430	18.6	125	95	44	95	17	50	47.5	26	17	M27x40	G1/2	4	95	65	-	12	146	6.7	Henüz yüklenmedi
1057-010080	80	50	2920	12400	760	30.63	160	120	46	120	21	60	60	34	21	M30x40	G1/2	5	120	80	-	12	193	12.8	Henüz yüklenmedi

Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

Katalog sayfası

Yeni sekmede aç ↗ PDF indir ↓

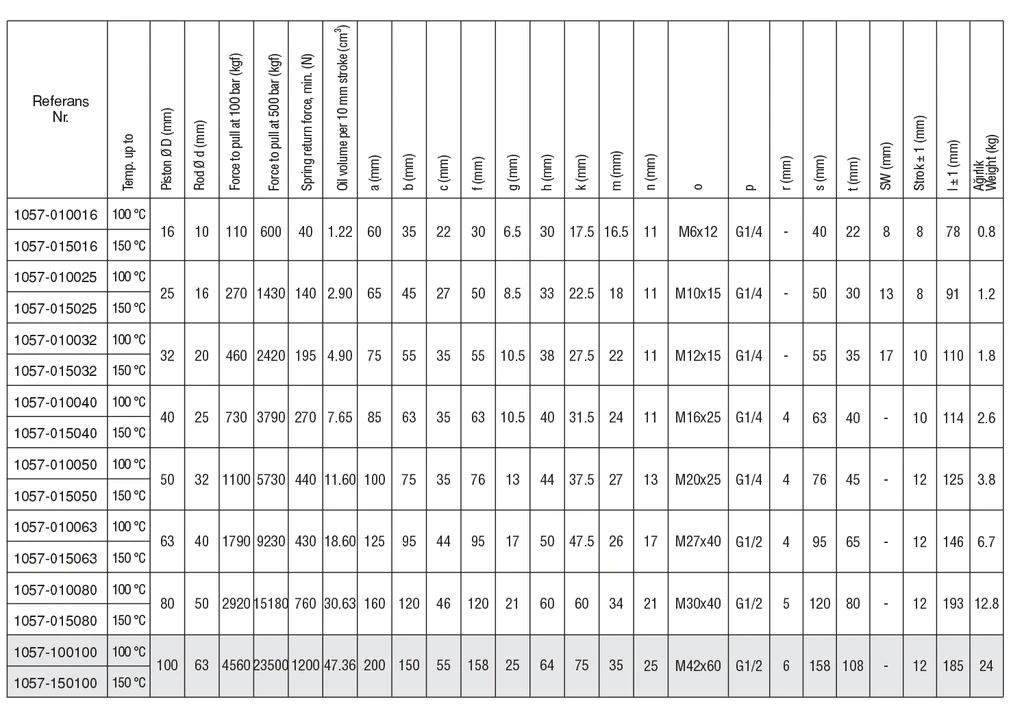

Katalogdaki basılı tabloyu göster
