Ürün Nr. 1160-220M

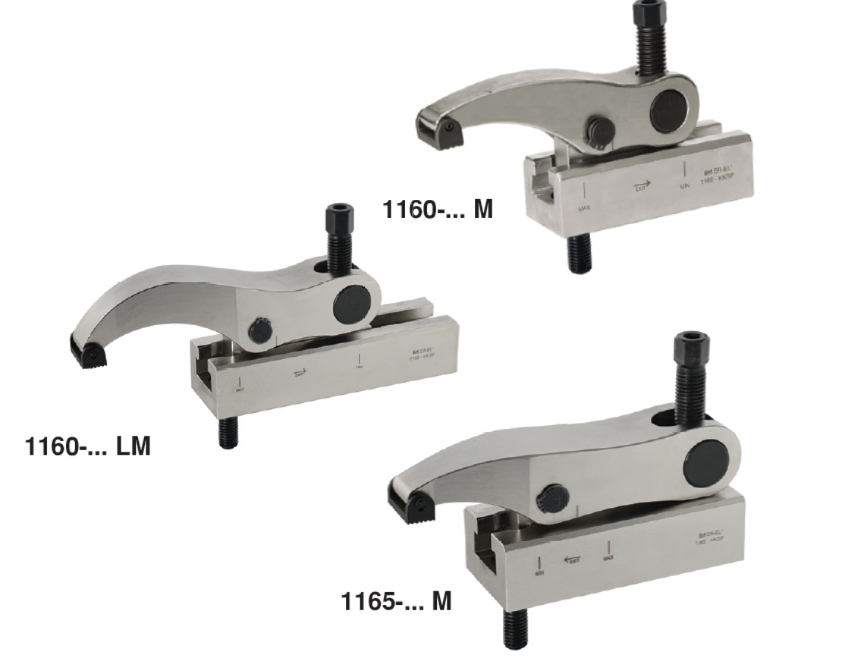

Kızaklı Kombine Bağlama Pabucu
- EN
- Combined Coupling Clamp with Slide
- DE
- Kombi-Spanneisen mit Gleitschiene
Katalog sayfası
Teknik Tablo
Ölçüler ve varyantlar
12 varyant · 16 ölçü sütunu
• M20-M22-M24-M30 diş deliklerde (1160-620)-(1160-622)-(1160-624)-(1160-724)-(1160-730) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 20-80 mm.
• İleri-geri hareket mesafesi M tipinde 75 mm, LM tipinde 123 mm'dir. Sıkma kuvveti 5500 kgf.
| Referans Nr. | M | h min | h max | S | s1 | e1 | d | sw | L | e | b | c | k (mm) | Sıkma Kuvveti Clamping Force Kgf (kgf) | Nm (N·m) | (g) (g) | Data |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1160-220M | M20 | 20 | 80 | 17-92 | 41.5 | 175 | M24 | 24 | 178 | 55 | 74 | 24 | 34 | 5500 | 200 | 8880 | Henüz yüklenmedi |
| 1160-222M | M22 | 20 | 80 | 17-92 | 41.5 | 175 | M24 | 24 | 178 | 55 | 74 | 24 | 38 | 5500 | 200 | 8900 | Henüz yüklenmedi |
| 1160-224M | M24 | 20 | 80 | 17-92 | 41.5 | 175 | M24 | 24 | 178 | 55 | 74 | 24 | 44 | 5500 | 200 | 8920 | İndir |
| 1160-230M | M30* | 20 | 80 | 17-92 | 41.5 | 175 | M24 | 24 | 178 | 55 | 74 | 24 | 51 | 5500 | 200 | 9110 | Henüz yüklenmedi |
| 1160-220LM | M20 | 20 | 80 | 25-148 | 41.5 | 175 | M24 | 24 | 256 | 55 | 74 | 24 | 34 | 5500 | 280 | 12110 | Henüz yüklenmedi |
| 1160-222LM | M22 | 20 | 80 | 25-148 | 41.5 | 175 | M24 | 24 | 256 | 55 | 74 | 24 | 38 | 5500 | 280 | 12210 | Henüz yüklenmedi |
| 1160-224LM | M24 | 20 | 80 | 25-148 | 41.5 | 175 | M24 | 24 | 256 | 55 | 74 | 24 | 44 | 5500 | 280 | 12270 | Henüz yüklenmedi |
| 1160-230LM | M30* | 20 | 80 | 25-148 | 41.5 | 175 | M24 | 24 | 256 | 55 | 74 | 24 | 51 | 5500 | 280 | 12310 | Henüz yüklenmedi |
| 1165-220M | M20 | 30 | 80 | 34-92 | 41.5 | 215 | M24 | 24 | 205 | 55 | 85 | 24 | 34 | 10000 | 270 | 11820 | Henüz yüklenmedi |
| 1165-222M | M22 | 30 | 80 | 34-92 | 41.5 | 215 | M24 | 24 | 205 | 55 | 85 | 24 | 38 | 10000 | 270 | 11900 | Henüz yüklenmedi |
| 1165-224M | M24 | 30 | 80 | 34-92 | 41.5 | 215 | M24 | 24 | 205 | 55 | 85 | 24 | 44 | 10000 | 270 | 11960 | Henüz yüklenmedi |
| 1165-230M | M30* | 30 | 80 | 34-92 | 41.5 | 215 | M24 | 24 | 205 | 55 | 85 | 24 | 51 | 10000 | 270 | 12000 | Henüz yüklenmedi |
Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.
