Ürün Nr. 1370
Kademeli Destek Delikli Düz Pabuç
- EN
- Straight Clamp with Stepped Support Hole
- DE
- Spanneisen gerade mit abgestuftem Stützgewinde
• Kısıtlı alanlarda yükseklikten kazanma amaçlı kullanılır. • Sertleştirilmiş • Siyah Kaplama
3D Önizleme — fareyle döndürün
Katalog sayfası (PDF) ↗Teknik Tablo
Ölçüler ve varyantlar
10 varyant · 12 ölçü sütunu
Satın Al| Referans Nr. | L | b1 | metrik | whitworth | a | b2 | a1xa2 | b3 | e1 | e2 | d | (g) (g) | Data |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1370-10080 | 80 | 11 | M10 | 3/8 | 15 | 30 | 5x8 | 12 | 15 | 30 | M10 | 180 | İndir |
| 1370-12100 | 100 | 14.5 | M12-14 | 1/2 | 20 | 40 | 8x10 | 14 | 21 | 40 | M12 | 410 | İndir |
| 1370-12125 | 125 | 14.5 | M12-14 | 1/2 | 20 | 40 | 8x10 | 14 | 21 | 50 | M12 | 590 | İndir |
| 1370-16125 | 125 | 18.5 | M16-18 | 5/8 | 25 | 50 | 10x12.5 | 18 | 26 | 45 | M16 | 910 | İndir |
| 1370-16160 | 160 | 18.5 | M16-18 | 5/8 | 25 | 50 | 10x12.5 | 18 | 26 | 65 | M16 | 1180 | İndir |
| 1370-20160 | 160 | 22.5 | M20-22 | 3/4 | 30 | 60 | 12x15 | 22 | 30 | 60 | M20 | 1575 | İndir |
| 1370-20200 | 200 | 22.5 | M20-22 | 3/4 | 30 | 60 | 12x15 | 22 | 30 | 80 | M20 | 2150 | İndir |
| 1370-24160 | 160 | 26 | M24 | 1 | 30 | 70 | 12x15 | 26 | 35 | 60 | M24 | 1800 | İndir |
| 1370-24200 | 200 | 26 | M24 | 1 | 35 | 70 | 14x17 | 26 | 35 | 80 | M24 | 2875 | İndir |
| 1370-24250 | 250 | 26 | M24 | 1 | 35 | 70 | 14x17 | 26 | 35 | 100 | M24 | 3500 | Henüz yüklenmedi |
Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

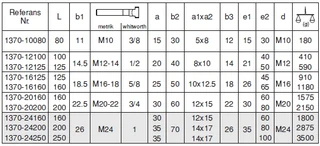

Katalog sayfası
Katalogdaki basılı tabloyu göster
Büyütmek için tıklayın.
