№ изделия 1053-TC

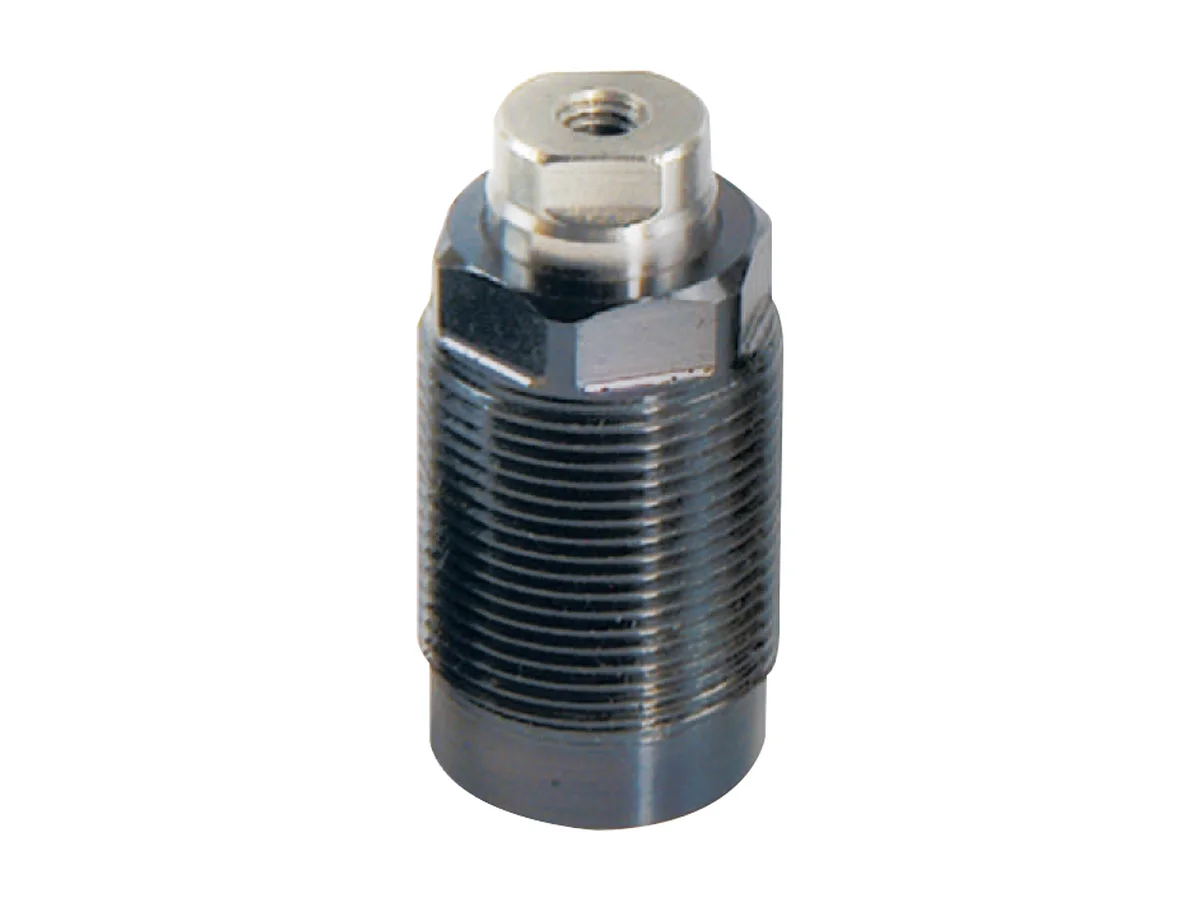

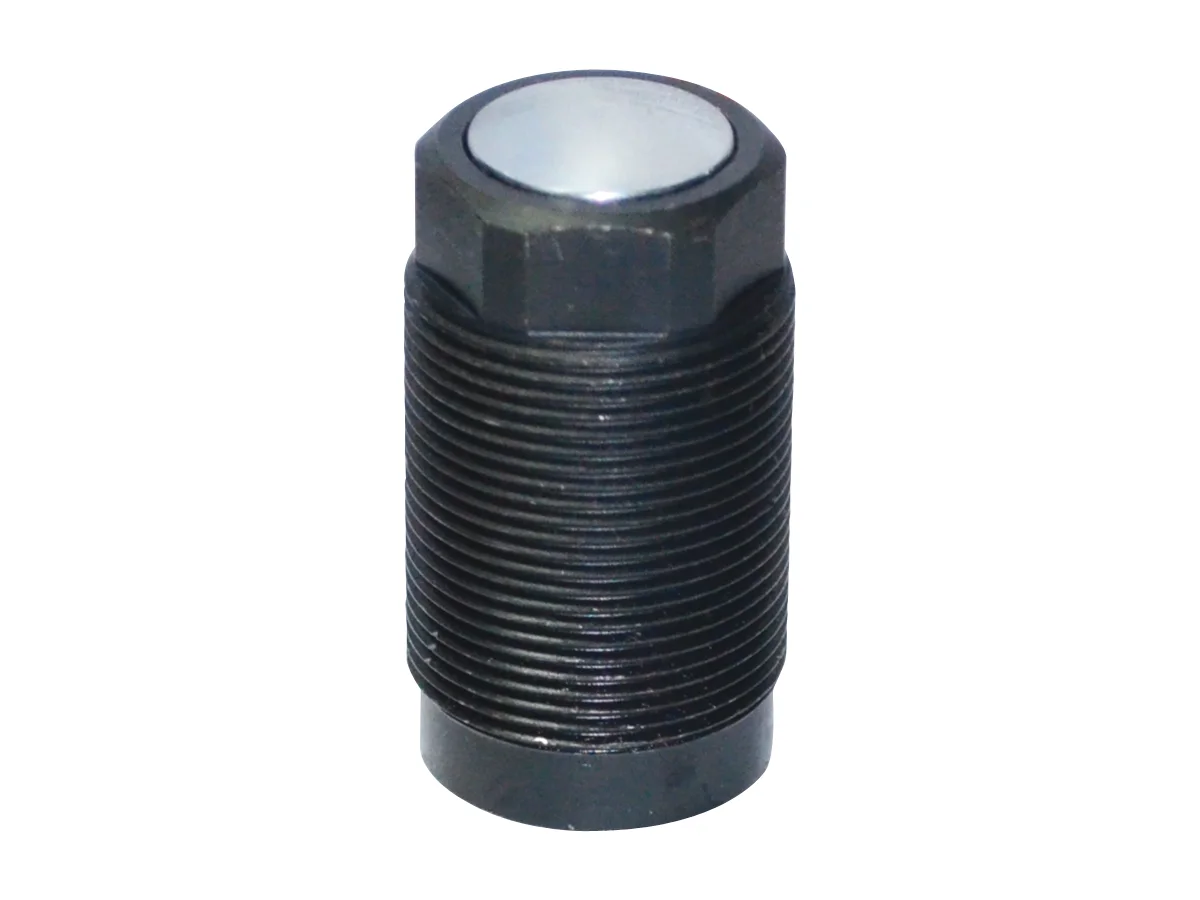

Гидравлический цилиндр с резьбой (толкающий)
- EN
- Hydraulic Threaded Cylinder (Push)
- DE
- Hydraulischer Gewindezylinder (drückend)
Описание Этот зажимной цилиндр с резьбовым корпусом работает на толкание и в определенном диапазоне хода надежно зажимает заготовку. Схема монтажа зажимного цилиндра с резьбовым корпусом с рекомендуемыми размерами приведена на чертеже ниже. При этом монтаже для предотвращения утечки масла применяется тефлоновая шайба.
Страница каталога
Технические данные
Размеры и варианты
8 вариант · 15 столбец размеров
Купить| Артикул | Рабочее давление масла | Тип действия | Ход S(mm) | Шток поршня Ø(mm) | Усилие зажима (200kg/cm2) | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | H (mm) | N (mm) | sw (mm) | (kg) (kg) | Данные |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1053-TC12A | 20-350 kg/cm² | Tek Hareketli / Single Acting | 10 | 12 | 200 (kg) | 38 | 36 | 7 | M22x1.5 | 12 | 16 | 6 | - | 17 | 0.07 | Пока не загружено |
| 1053-TC16A | 20-350 kg/cm² | Tek Hareketli / Single Acting | 12 | 16 | 400 (kg) | 46.5 | 44.5 | 8 | M26x1.5 | 16 | 20 | 7 | - | 22 | 0.14 | Пока не загружено |
| 1053-TC20A | 20-350 kg/cm² | Tek Hareketli / Single Acting | 15 | 20 | 620 (kg) | 56 | 54 | 8 | M30x1.5 | 20 | 24 | 7 | - | 24 | 0.22 | Пока не загружено |
| 1053-TC25A | 20-350 kg/cm² | Tek Hareketli / Single Acting | 16 | 25 | 980 (kg) | 57 | 55 | 11 | M38x1.5 | 25 | 28 | 10 | - | 32 | 0.37 | Пока не загружено |
| 1053-TC12B | 20-350 kg/cm² | Tek Hareketli / Single Acting | 10 | 12 | 200 (kg) | 45 | 36 | 7 | M22x1.5 | 12 | 16 | 6 | M6x1 | 17 | 0.08 | Пока не загружено |
| 1053-TC16B | 20-350 kg/cm² | Tek Hareketli / Single Acting | 12 | 16 | 400 (kg) | 52 | 44.5 | 8 | M26x1.5 | 16 | 20 | 7 | M6x1 | 22 | 0.15 | Пока не загружено |
| 1053-TC20B | 20-350 kg/cm² | Tek Hareketli / Single Acting | 15 | 20 | 620 (kg) | 64.5 | 54 | 8 | M30x1.5 | 20 | 24 | 7 | M8x1.25 | 24 | 0.24 | Пока не загружено |
| 1053-TC25B | 20-350 kg/cm² | Tek Hareketli / Single Acting | 16 | 25 | 980 (kg) | 67 | 55 | 11 | M38x1.5 | 25 | 28 | 10 | M8x1.25 | 32 | 0.4 | Пока не загружено |
Буквенные обозначения размеров (a, b, L, h …) соответствуют техническому чертежу изделия. Таблицу можно прокручивать в сторону. Данные этого продукта пока не загружены.
