Nr produktu 1710
Nakrętka teowa długa
- EN
- Long T-Nut
- DE
- Nutenmutter lang
• Chroni rowek teowy w precyzyjnych płytach maszynowych • Hartowana • Powłoka czarna • Klasa 10
Podgląd 3D — obróć myszką
Strona katalogu (PDF) ↗Dane techniczne
Wymiary i warianty
11 wariant · 7 kolumna wymiarów
Kup teraz| Nr katalogowy | dx >a< | a | e | L | h | k | (g) (g) | Dane |
|---|---|---|---|---|---|---|---|---|
| 1710-0608 | M6x8 | 7.7 | 13 | 26 | 10 | 6 | 14 | Pobierz |
| 1710-0810 | M8x10 | 9.7 | 15 | 30 | 12 | 6 | 25 | Pobierz |
| 1710-1012 | M10x12 | 11.7 | 18 | 36 | 14 | 7 | 49 | Pobierz |
| 1710-1214 | M12x14 | 13.7 | 22 | 44 | 16 | 8 | 82 | Pobierz |
| 1710-1416 | M14x16 | 15.7 | 25 | 50 | 18 | 9 | 120 | Pobierz |
| 1710-1618 | M16x18 | 17.7 | 28 | 56 | 20 | 10 | 165 | Pobierz |
| 1710-1820 | M18x20 | 19.7 | 32 | 64 | 24 | 12 | 260 | Pobierz |
| 1710-2022 | M20x22 | 21.7 | 35 | 70 | 28 | 14 | 365 | Pobierz |
| 1710-2224 | M22x24 | 23.7 | 40 | 80 | 32 | 16 | 535 | Pobierz |
| 1710-2428 | M24x28 | 27.7 | 44 | 88 | 36 | 18 | 745 | Pobierz |
| 1710-3036 | M30x36 | 35.6 | 54 | 108 | 44 | 22 | 1390 | Pobierz |
Litery wymiarów (a, b, L, h …) odnoszą się do rysunku technicznego produktu. Tabelę można przewijać w bok. Każdy przycisk Pobierz pobiera dane tylko danego wariantu i zużywa jedno pobranie z limitu.

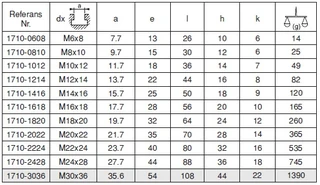

Strona katalogu
Pokaż drukowaną tabelę z katalogu
Kliknij, aby powiększyć.
