N. prodotto 1489-E
Bussola di serraggio pneumatica
- EN
- Pneumatic Clamping Bushing
- DE
- Pneumatische Spannbuchse
• Rivestimento in nichel • Ripetibilità ±10µm
Anteprima 3D — ruotare con il mouse
Pagina di catalogo (PDF) ↗Dati tecnici
Dimensioni e varianti
2 variante · 13 colonna delle dimensioni
Acquista| N. di riferimento | D1 g6 (mm) | h2 | d2 | h1 | D (mm) | h | d e7 (mm) | d1 (mm) | Lf (mm) | d3 (mm) | M | dp | (g) (g) | Dati |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1489-18BU | 20 | 7.5 | 19.6 | 10.5 | 36 | 8 | 12.1 | 4.5 | 3.5 | 8 | M4x0.7 | 28 | 57 | Scarica |
| 1489-26BU | 25 | 7 | 24.6 | 11 | 44 | 9.5 | 16.1 | 5.5 | 4 | 9.5 | M5x0.8 | 34 | 97 | Scarica |
Le lettere delle dimensioni (a, b, L, h …) si riferiscono al disegno tecnico del prodotto. La tabella può essere scorsa lateralmente. Ogni pulsante Scarica scarica i dati della sola variante corrispondente e consuma un diritto di download.
Pagina di catalogo

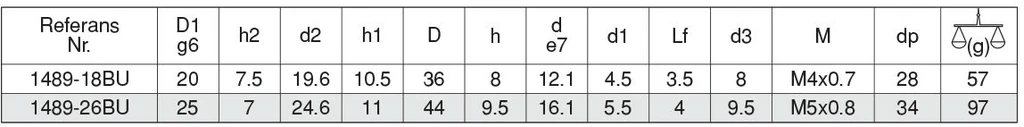

Mostra la tabella stampata del catalogo
