N. prodotto 1870
Rondella
- EN
- Washer
- DE
- Scheibe
Anteprima 3D — ruotare con il mouse
Pagina di catalogo (PDF) ↗Dati tecnici
Dimensioni e varianti
13 variante · 6 colonna delle dimensioni
Acquista| N. di riferimento | metrico | Whitworth | d1 | d2 | s | (g) (g) | Dati |
|---|---|---|---|---|---|---|---|
| 1870-06 | M6 | 1/4 | 6.4 | 17 | 3 | 6 | Scarica |
| 1870-08 | M8 | 5/16 | 8.4 | 23 | 4 | 10 | Scarica |
| 1870-10 | M10 | 3/8 | 10.5 | 28 | 4 | 16 | Scarica |
| 1870-12 | M12 | 1/2 | 13 | 35 | 5 | 30 | Scarica |
| 1870-14 | M14 | - | 15 | 40 | 5 | 40 | Scarica |
| 1870-16 | M16 | 5/8 | 17 | 45 | 6 | 60 | Scarica |
| 1870-18 | M18 | - | 19 | 45 | 6 | 60 | Scarica |
| 1870-20 | M20 | 3/4 | 21 | 50 | 6 | 70 | Scarica |
| 1870-22 | M22 | 7/8 | 23 | 50 | 8 | 90 | Scarica |
| 1870-24 | M24 | 7/8 | 25 | 60 | 8 | 140 | Scarica |
| 1870-30 | M30 | 11/8 | 31 | 68 | 10 | 215 | Scarica |
| 1870-36 | M36 | 11/4 | 38 | 80 | 12 | 360 | Scarica |
| 1870-42 | M42 | 11/2 | 44 | 98 | 15 | 640 | Non ancora disponibile |
Le lettere delle dimensioni (a, b, L, h …) si riferiscono al disegno tecnico del prodotto. La tabella può essere scorsa lateralmente. Ogni pulsante Scarica scarica i dati della sola variante corrispondente e consuma un diritto di download.

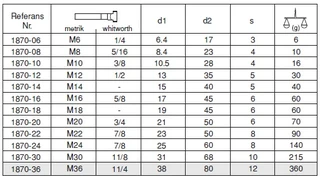

Pagina di catalogo
Mostra la tabella stampata del catalogo
Clicca per ingrandire.
