N. prodotto 0950
Blocco di serraggio a 5 assi
- EN
- 5-Axis Clamping Block
- DE
- 5-Achs-Spannblock
Grazie alla struttura modulare e alla capacità di lavorare 5 lati si utilizza su tavole macchina per lavorazione CNC orizzontale, CNC verticale e CNC a 5 assi, con cave a T e con fori.
Anteprima 3D — ruotare con il mouse
Pagina di catalogo (PDF) ↗Dati tecnici
Dimensioni e varianti
3 variante · 14 colonna delle dimensioni
| N. di riferimento | D | H (±0.01) | D1 | L | H1 | H2 | W | H3 | d | P | W1 | Forza di serraggio Kgf | Coppia ammissibile N M | (g) | Dati |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0950-08040 | 40 | 40 | 22 | 46 | 20 | 20 | 65 | 10 | 9 | 50 | 4 | 800 | 8 | 300 | Scarica |
| 0950-12063 | 60 | 63 | 32 | 69 | 33 | 30 | 95 | 15 | 13 | 75 | 6 | 1500 | 22 | 1400 | Scarica |
| 0950-16080 | 80 | 80 | 44 | 91 | 40 | 40 | 130 | 20 | 17 | 130 | 8 | 2500 | 50 | 3300 | Scarica |
Le lettere delle dimensioni (a, b, L, h …) si riferiscono al disegno tecnico del prodotto. La tabella può essere scorsa lateralmente. Ogni pulsante Scarica scarica i dati della sola variante corrispondente e consuma un diritto di download.

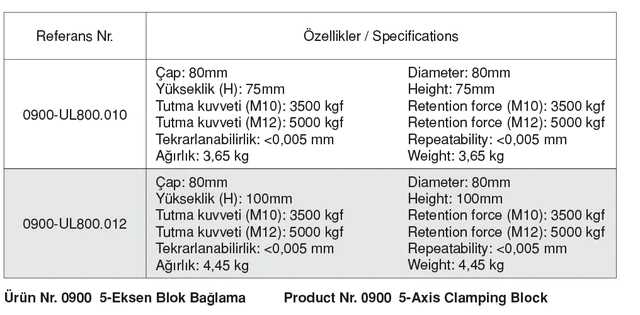

Pagina di catalogo
Mostra la tabella stampata del catalogo
Clicca per ingrandire.
