N° produit 1487

Bride en diamètre intérieur

EN: I.D. Holding Clamps
DE: Spanner Innendurchmesser

Demander un devis

Bride en diamètre intérieur — photo produit ER-EL

• Trempé • Revêtement noir

Aperçu 3D — faites tourner à la souris

Page de catalogue (PDF) ↗

Données techniques

Dimensions et variantes

3 variante · 11 colonne de dimensions

• Trempé • Revêtement noir • Ces brides serrent la pièce par son diamètre intérieur • La forme conique du coin assure un bridage puissant • Sa grande course permet l'utilisation dans des trous bruts de fonderie et des trous ébauchés • Pour un centrage précis, utiliser ces brides avec un élément de positionnement (goupille de positionnement)

Tableau des dimensions techniques de Bride en diamètre intérieur. Les lettres de dimension correspondent au dessin technique du produit.
Référence	d min.	d max.	h	h1	R (mm)	H2 min.	H2 max.	L1	Vis appropriées	Effort de serrage Kgf (kgf)	(g) (g)	Données
1487-04001	19.5	24	9	2.5	R9.5	8	2.6	9.4	M4	200	20	Télécharger
1487-06001	23.5	29	13	4	R11.5	11.5	5	13	M6	500	45	Télécharger
1487-08001	28.5	36	17	5.5	R14	15	6	19	M8	900	90	Télécharger

Les lettres de dimension (a, b, L, h …) correspondent au dessin technique du produit. Vous pouvez faire défiler le tableau latéralement. Chaque bouton Télécharger ne télécharge que les données de la variante concernée et décompte un droit de téléchargement.

Page de catalogue

Ouvrir dans un nouvel onglet ↗ Télécharger le PDF ↓

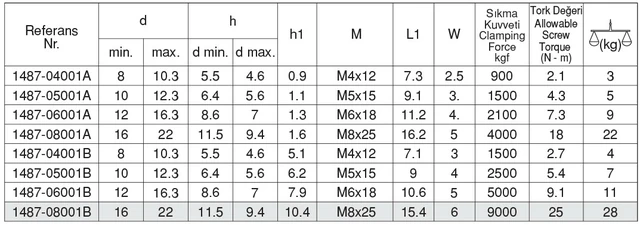

Afficher le tableau imprimé du catalogue
