N° produit 1160

Bride de serrage combinée à glissière

EN: Combined Coupling Clamp with Slide
DE: Kombi-Spanneisen mit Gleitschiene

Demander un devis

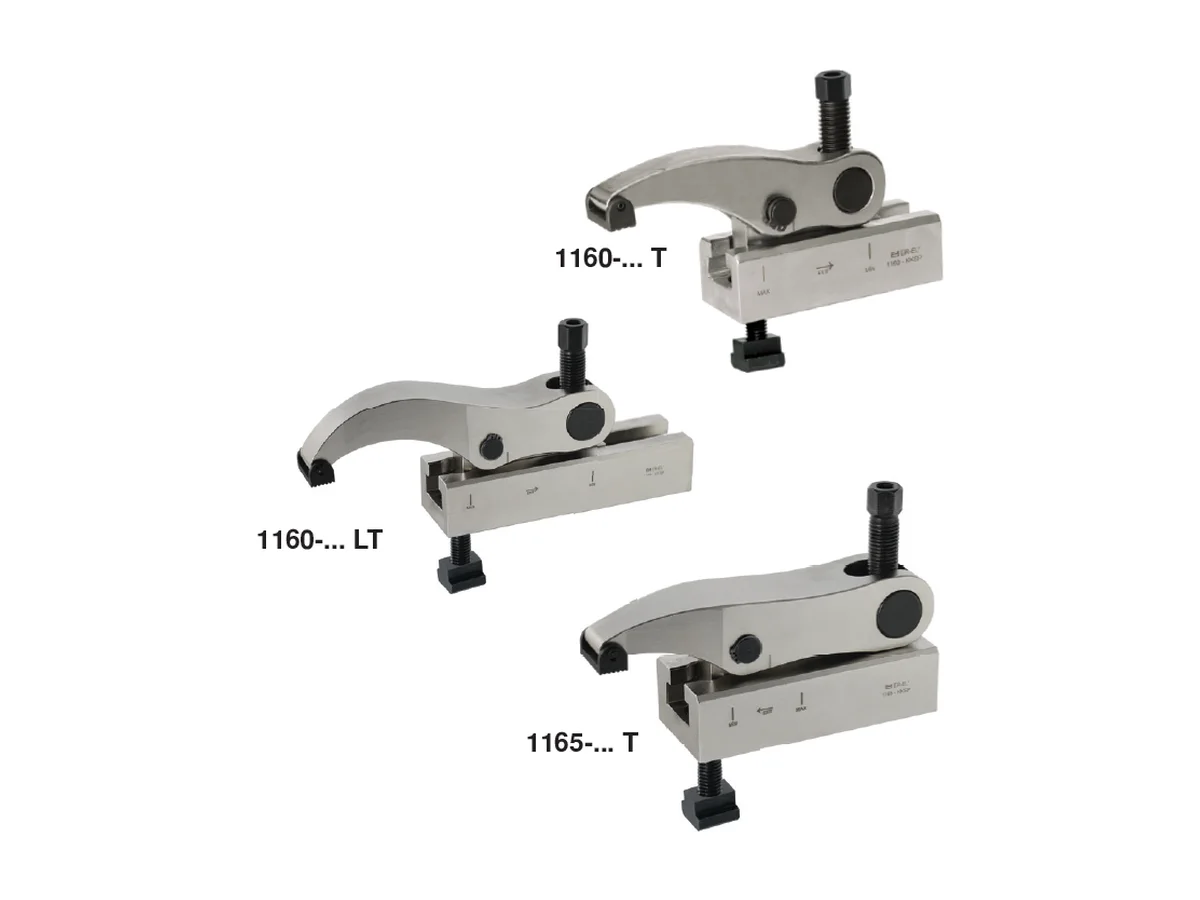

Bride de serrage combinée à glissière — photo produit ER-EL

Aperçu 3D — faites tourner à la souris

Page de catalogue (PDF) ↗

Données techniques

Dimensions et variantes

12 variante · 16 colonne de dimensions

• Dans les rainures en T (a) 22-36, s'utilise avec une vis à six pans creux M20-M24 et un écrou pour rainure en T DIN 508. • Plage de serrage en hauteur de la pièce : 20-80 mm. • Course de déplacement avant/arrière : 75 mm pour le type T, 123 mm pour le type LT. Effort de serrage 5500 kgf.

Tableau des dimensions techniques de Bride de serrage combinée à glissière. Les lettres de dimension correspondent au dessin technique du produit.
Référence	a	M	h min	h max	S	s1	e1	d	sw	L	e	b	c	Effort de serrage Kgf (kgf)	Nm (N·m)	(g) (g)	Données
1160-222T	22	M20	20	80	17-92	41.5	175	M24	24	178	55	74	24	5500	200	9030	Pas encore disponible
1160-224T	24	M20	20	80	17-92	41.5	175	M24	24	178	55	74	24	5500	200	9120	Pas encore disponible
1160-228T	28	M24	20	80	17-92	41.5	175	M24	24	178	55	74	24	5500	200	9180	Pas encore disponible
1160-236T	36	M24	20	80	17-92	41.5	175	M24	24	178	55	74	24	5500	200	9600	Pas encore disponible
1160-222LT	22	M20	20	80	25-148	41.5	175	M24	24	256	55	74	24	5500	280	12110	Pas encore disponible
1160-224LT	24	M20	20	80	25-148	41.5	175	M24	24	256	55	74	24	5500	280	12210	Pas encore disponible
1160-228LT	28	M24	20	80	25-148	41.5	175	M24	24	256	55	74	24	5500	280	12270	Pas encore disponible
1160-236LT	36	M24	20	80	25-148	41.5	175	M24	24	256	55	74	24	5500	280	12310	Pas encore disponible
1165-222T	22	M20	30	80	34-92	41.5	194	M24	24	205	55	85	24	10000	270	11820	Pas encore disponible
1165-224T	24	M20	30	80	34-92	41.5	194	M24	24	205	55	85	24	10000	270	11900	Pas encore disponible
1165-228T	28	M24	30	80	34-92	41.5	194	M24	24	205	55	85	24	10000	270	11960	Pas encore disponible
1165-236T	36	M24	30	80	34-92	41.5	194	M24	24	205	55	85	24	10000	270	12000	Pas encore disponible

Les lettres de dimension (a, b, L, h …) correspondent au dessin technique du produit. Vous pouvez faire défiler le tableau latéralement. Chaque bouton Télécharger ne télécharge que les données de la variante concernée et décompte un droit de téléchargement.
