Produkt-Nr. 1790
Verstärkte Sechskantmutter
- EN
- Reinforced Hexagon Nut
• Ebene Auflagefläche zur Verwendung mit Scheibe DIN 6340 • Ballige Auflagefläche zur Verwendung mit Scheiben DIN 6319D und DIN 6319G • Gehärtet • Brüniert • Güte 10
3D-Vorschau — mit der Maus drehen
Katalogseite (PDF) ↗Technische Daten
Abmessungen und Varianten
13 Variante · 6 Maßspalte
Kaufen| Referenz-Nr. | metrisch | sw | e | m | r | (g) (g) | Daten |
|---|---|---|---|---|---|---|---|
| 1790-06 | M6 | 10 | 11.5 | 9 | 9 | 5 | Herunterladen |
| 1790-08 | M8 | 13 | 15 | 12 | 12 | 9 | Herunterladen |
| 1790-10 | M10 | 17 | 19.6 | 15 | 15 | 20 | Herunterladen |
| 1790-12 | M12 | 19 | 21.9 | 18 | 17 | 25 | Herunterladen |
| 1790-14 | M14 | 22 | 25.4 | 21 | 20 | 40 | Herunterladen |
| 1790-16 | M16 | 24 | 27.7 | 24 | 22 | 55 | Herunterladen |
| 1790-18 | M18 | 27 | 31.2 | 27 | 24 | 80 | Herunterladen |
| 1790-20 | M20 | 30 | 34.6 | 30 | 27 | 110 | Herunterladen |
| 1790-22 | M22 | 32 | 36.9 | 33 | 30 | 130 | Herunterladen |
| 1790-24 | M24 | 36 | 41.5 | 36 | 32 | 190 | Herunterladen |
| 1790-30 | M30 | 46 | 53.1 | 45 | 41 | 400 | Herunterladen |
| 1790-36 | M36 | 55 | 63.5 | 54 | 50 | 680 | Herunterladen |
| 1790-42 | M42 | 65 | 75 | 63 | 58 | 1150 | Herunterladen |
Die Maßbuchstaben (a, b, L, h …) beziehen sich auf die technische Zeichnung des Produkts. Die Tabelle kann seitlich verschoben werden. Jede Schaltfläche Herunterladen lädt nur die Daten der jeweiligen Variante herunter und verbraucht ein Download-Guthaben.

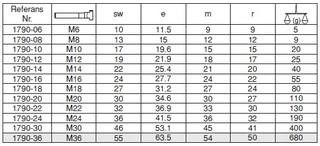

Katalogseite
Gedruckte Tabelle aus dem Katalog anzeigen
Zum Vergrößern klicken.
