Produkt-Nr. 1479
Schwenkbarer Spanner
- EN
- Swing Clamp
• Gehärtet • Brüniert Spannspindel • Brüniert
3D-Vorschau — mit der Maus drehen
Katalogseite (PDF) ↗Technische Daten
Abmessungen und Varianten
4 Variante · 27 Maßspalte

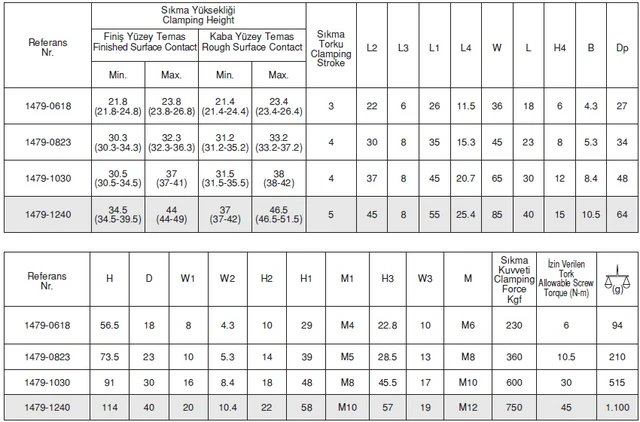

| Referenz-Nr. | Bearb. Fläche Kontakt Min. (mm) | Bearb. Fläche Kontakt Max. (mm) | Raue Fläche Kontakt Min. (mm) | Raue Fläche Kontakt Max. (mm) | Spannhub | L2 | L3 | L1 | L4 (mm) | w | L | H4 (mm) | b | dp | h | d | W1 (mm) | W2 (mm) | h2 | h1 | M1 | h3 | W3 (mm) | M | Spannkraft Kgf (kgf) | Zul. Drehmoment (N-m) (N-m) | (g) (g) | Daten |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1479-0618 | 21.8 (21.8-24.8) | 23.8 (23.8-26.8) | 21.4 (21.4-24.4) | 23.4 (23.4-26.4) | 3 | 22 | 6 | 26 | 11.5 | 36 | 18 | 6 | 4.3 | 27 | 56.5 | 18 | 8 | 4.3 | 10 | 29 | M4 | 22.8 | 10 | M6 | 230 | 6 | 94 | Herunterladen |
| 1479-0823 | 30.3 (30.3-34.3) | 32.3 (32.3-36.3) | 31.2 (31.2-35.2) | 33.2 (33.2-37.2) | 4 | 30 | 8 | 35 | 15.3 | 45 | 23 | 8 | 5.3 | 34 | 73.5 | 23 | 10 | 5.3 | 14 | 39 | M5 | 28.5 | 13 | M8 | 360 | 10.5 | 210 | Herunterladen |
| 1479-1030 | 30.5 (30.5-34.5) | 37 (37-41) | 31.5 (31.5-35.5) | 38 (38-42) | 4 | 37 | 8 | 45 | 20.7 | 65 | 30 | 12 | 8.4 | 48 | 91 | 30 | 16 | 8.4 | 18 | 48 | M8 | 45.5 | 17 | M10 | 600 | 30 | 515 | Herunterladen |
| 1479-1240 | 34.5 (34.5-39.5) | 44 (44-49) | 37 (37-42) | 46.5 (46.5-51.5) | 5 | 45 | 8 | 55 | 25.4 | 85 | 40 | 15 | 10.5 | 64 | 114 | 40 | 20 | 10.4 | 22 | 58 | M10 | 57 | 19 | M12 | 750 | 45 | 1100 | Herunterladen |
Die Maßbuchstaben (a, b, L, h …) beziehen sich auf die technische Zeichnung des Produkts. Die Tabelle kann seitlich verschoben werden. Jede Schaltfläche Herunterladen lädt nur die Daten der jeweiligen Variante herunter und verbraucht ein Download-Guthaben.
