رقم المنتج 1035

ذراع إزاحة القالب Model RE/RF

EN: Die Arm Model RE-RF
DE: Werkzeugschiebearm Model RE/RF

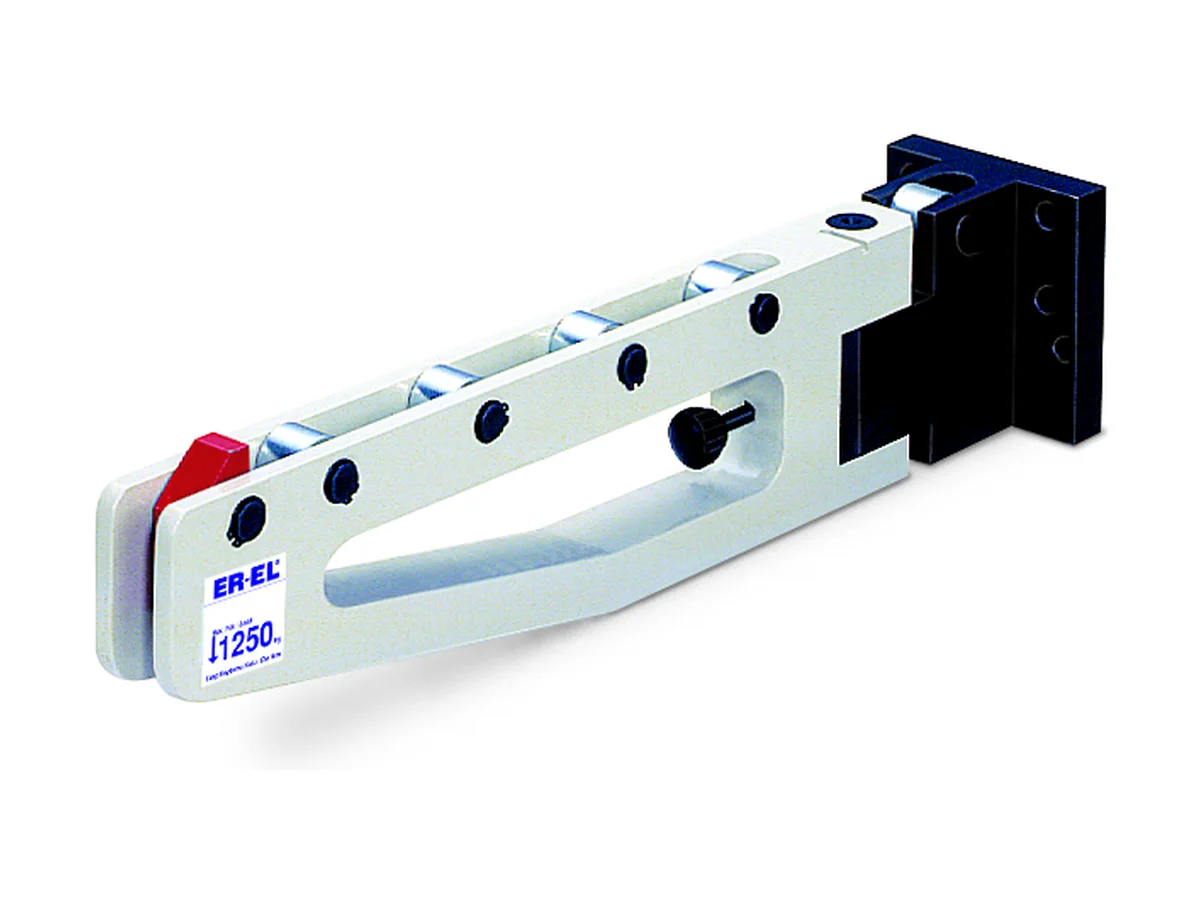

ذراع إزاحة القالب Model RE/RF — صورة منتج ER-EL

الهدف هو تقليل زمن تغيير القالب وضمان سلامة العمل عندما تتغير قوالب الكبس بسرعة وتكون الطرز متنوعة وكميات الإنتاج (كميات الطلب) قليلة. في هذه الحالة يكون الوقت مناسبا تماما للانتقال إلى نظام تغيير القوالب السريع.

معاينة ثلاثية الأبعاد — أدره بالفأرة

صفحة الكتالوج (PDF) ↗

البيانات الفنية

الأبعاد والنسخ

12 نسخة · 12 عمود الأبعاد

شراء

• يمكن طيه إلى اليمين أو إلى اليسار بعد انتهاء العمل. • يجب أن تكون مسافة تركيب ذراعي Model RE و Model RF أكبر من المسافة (C).

جدول الأبعاد الفنية لـ ذراع إزاحة القالب Model RE/RF. حروف الأبعاد تتبع الرسم الفني للمنتج.
رقم المرجع	طول القالب المطلوب L (mm)	السعة القصوى (kgf)	الطول الكلي A (mm)	أدنى مسافة للتركيب C (mm)	X (mm)	Y	B	H	عدد البكرات	M	N	نمط ثقوب التركيب	البيانات
1033-RERF580	500	800	550	525	90	150	115	118	5	57	120	A Tipi / A Type	غير متوفر بعد
1033-RERF760	700	600	750	725	90	150	115	118	7	57	120	A Tipi / A Type	غير متوفر بعد
1033-RERF880	800	800	850	825	90	150	115	158	8	57	120	B Tipi / B Type	غير متوفر بعد
1033-RERF990	900	900	950	925	90	150	115	188	9	57	120	B Tipi / B Type	غير متوفر بعد
1035-RERF05160	500	1600	550	525	105	170	130	158	7	74	140	C Tipi / C Type	غير متوفر بعد
1035-RERF05200	500	2000	550	525	105	170	130	178	7	74	140	C Tipi / C Type	غير متوفر بعد
1035-RERF07160	700	1600	750	725	105	170	130	158	9	74	140	C Tipi / C Type	تنزيل
1035-RERF07200	700	2000	750	725	105	170	130	178	9	74	140	C Tipi / C Type	تنزيل
1035-RERF08160	800	1600	850	825	105	170	130	178	10	74	140	C Tipi / C Type	تنزيل
1035-RERF08200	800	2000	850	825	105	170	130	188	10	74	140	C Tipi / C Type	غير متوفر بعد
1035-RERF09160	900	1600	950	925	105	170	130	218	11	74	140	C Tipi / C Type	غير متوفر بعد
1035-RERF09200	900	2000	950	925	105	170	130	248	11	74	140	C Tipi / C Type	تنزيل
