رقم المنتج 1489-D
مثبت هوائي
- EN
- Pneumatic Clamp
- DE
- Pneumatischer Spanner
• طلاء نيكل • دقة التكرار ±10µm
معاينة ثلاثية الأبعاد — أدره بالفأرة
صفحة الكتالوج (PDF) ↗البيانات الفنية
الأبعاد والنسخ
4 نسخة · 16 عمود الأبعاد
شراء• طلاء نيكل
• دقة التكرار ±10µm
| رقم المرجع | D1 g6 (mm) | h3 | d2 | h1 | D (mm) | h | d3 (h8) (mm) | h2 | d | Lf (mm) | d4 | dp | M | ضغط الهواء (MPa) | قوة التثبيت (N) (N) | (g) (g) | البيانات |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1489-18L4S | 24 | 8 | 23.4 | 29.5 | 40 | 8 | 12 | 11 | 4.5 | 3.5 | 8 | 32 | - | 0.5 | 250 | 154 | تنزيل |
| 1489-26L4S | 32 | 8.5 | 31.4 | 31.7 | 51 | 9.5 | 16 | 16 | 5.5 | 4 | 9.5 | 41 | - | 0.5 | 350 | 289 | تنزيل |
| 1489-18L4SG | 24 | 8 | 23.4 | 29.5 | 40 | 8 | 12 | 11 | 4.5 | 3.5 | 8 | 32 | M4x0.7 | 0.5 | 250 | 136 | تنزيل |
| 1489-26L4SG | 32 | 8.5 | 31.4 | 31.7 | 51 | 9.5 | 16 | 16 | 5.5 | 4 | 9.5 | 41 | M5x0.8 | 0.5 | 350 | 252 | تنزيل |
حروف الأبعاد (a, b, L, h …) تتبع الرسم الفني للمنتج. يمكنك تمرير الجدول جانبيا. كل زر تنزيل يحمل بيانات تلك النسخة فقط ويخصم حق تحميل واحد.

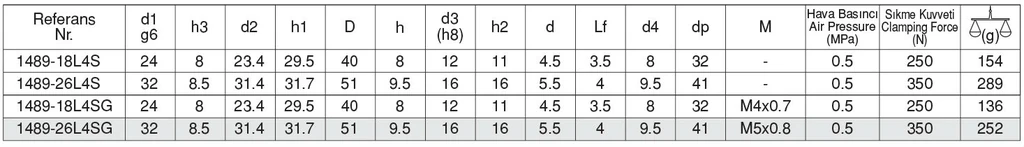

صفحة الكتالوج
إظهار الجدول المطبوع من الكتالوج
انقر للتكبير.
