رقم المنتج 1484
مثبت على القطر الخارجي
- EN
- Outside Diameter Clamp
- DE
- Spanner Außendurchmesser
المواصفات الفنية • دقة تكرار القطعة: ±0.03 • دقة تكرار الفك الطري : ±0.02 • لا تشد برغي القفل بدون قطعة عمل. • لا تشغل الفك أعمق من الحد المسموح. المحتويات • فلكة قفل 1 قطعة • مسمار ألماس 1 قطعة
معاينة ثلاثية الأبعاد — أدره بالفأرة
صفحة الكتالوج (PDF) ↗البيانات الفنية
الأبعاد والنسخ
2 نسخة · 24 عمود الأبعاد
| رقم المرجع | a | b | C | d | E | F | G (g6) (mm) | h | J (h6) | k (mm) | L | M | N | P (±0.02) (mm) | Q | R (mm) | T (mm) | U (mm) | V | w | z (mm) | قوة التثبيت Kgf (kgf) | عزم البرغي المسموح (N-m) (N-m) | (kg) (kg) | البيانات |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1484-06501 | 65 | 57 | 10 | 47 | 39 | 70 | 28 | 12 | 6 | 5 | 19 | M6 | 42 | 26 | 32 | 25 | 15 | 18 | 4 | M4 | M8 | 400 | 60 | 1.1 | تنزيل |
| 1484-09001 | 90 | 72 | 15 | 57 | 46 | 95 | 42 | 14 | 8 | 7 | 23 | M8 | 60 | 36 | 38 | 28 | 17 | 22 | 6 | M5 | M10 | 600 | 100 | 2.6 | تنزيل |
حروف الأبعاد (a, b, L, h …) تتبع الرسم الفني للمنتج. يمكنك تمرير الجدول جانبيا. كل زر تنزيل يحمل بيانات تلك النسخة فقط ويخصم حق تحميل واحد.

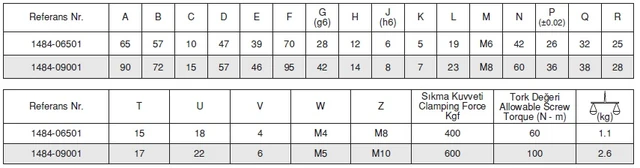

صفحة الكتالوج
إظهار الجدول المطبوع من الكتالوج
انقر للتكبير.
