رقم المنتج 2095
مثبت جانبي كتلي
- EN
- Block Side Clamp
- DE
- Block-Seitenspanner
• يشد قطعة العمل باتجاه الصادة واللوح وقد صمم لإمكان تثبيت الألواح الكبيرة • صلادة الفك: مقسى • طلاء أسود
معاينة ثلاثية الأبعاد — أدره بالفأرة
صفحة الكتالوج (PDF) ↗البيانات الفنية
الأبعاد والنسخ
2 نسخة · 12 عمود الأبعاد
شراء| رقم المرجع | >a< | a1 | a2 | b | b1 | c | h min-max | L | sw | Nm (N-m) | F1 قوة التثبيت Kgf | F2 قوة التثبيت Kgf | البيانات |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2095-571 | 14-16-18 | 37 | 37 | 57 | 19 | 8 | 78-92 | 185 | 10 | 30 | 2250 | 350 | تنزيل |
| 2095-761 | 20-22-24-28 | 37 | 45 | 76 | 26 | 11 | 98-118 | 240 | 14 | 55 | 3000 | 450 | تنزيل |
حروف الأبعاد (a, b, L, h …) تتبع الرسم الفني للمنتج. يمكنك تمرير الجدول جانبيا. كل زر تنزيل يحمل بيانات تلك النسخة فقط ويخصم حق تحميل واحد.

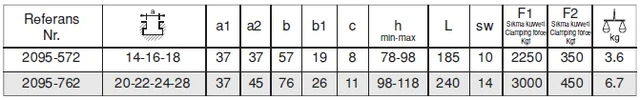

صفحة الكتالوج
إظهار الجدول المطبوع من الكتالوج
انقر للتكبير.
